Dromet ringexpansieanker PSRe M16x170/48 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Dromet ringanker met spreidmof PSRe M16x170/48 verzinkt
Ringanker met spreidmof PSRe M16x170/48 van het merk Dromet is een stalen mechanische bevestiging bedoeld voor de duurzame bevestiging van profielen, metalen constructies, roosters, leuningen, machines en andere uitrustingselementen van een object in betonnen ondergronden. Dankzij de ringconstructie met moer en sluitring zorgt hij voor een betrouwbare krachtsoverdracht in ongescheurd beton vanaf klasse min. B20 (C16/20), natuursteen met een dichte structuur en massieve baksteen.
De anker beschikt over de Europese Technische Beoordeling ETA 05/0242, het CE-certificaat en de nationale toelating AT-15-7574/2008, wat de conformiteit met de veiligheidseisen bevestigt en toepassing in verantwoordelijke constructieve verbindingen mogelijk maakt. De corrosiebescherming in de vorm van elektrolytisch verzinken beschermt de bevestiging tegen corrosie in binnen- en matig vochtige omstandigheden.
Afmetingen en technische parameters
- Aanduiding: PSRe 16x170/48
- Schroefdraad: M16
- Boordiameter (fi): 16 mm
- Totale lengte (L): 170 mm
- Dikte van het te bevestigen element (E): 48 mm
- Verankeringsdiepte (F): 110 mm
- Boordiepte (D): 168 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,28 kg
- EAN: 5907518663800
- Verkoopeenheid: stuk

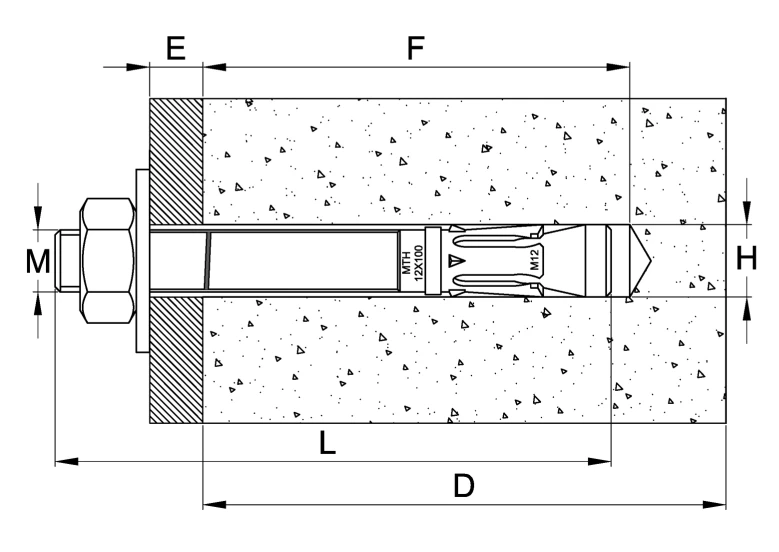

Montageschema toont een doorsnede van de anker die in de betonnen ondergrond is geplaatst. De aanduidingen in de tekening komen overeen met de belangrijkste montageafmetingen: M – schroefdraaddiameter, L – totale lengte van de anker, F – verankeringsdiepte in de ondergrond, E – dikte van het te bevestigen element (uitstekend gedeelte), D – diepte van het geboorde gat, H – diameter van het montagegat.
Montageaanbevelingen
- Boor het montagegat loodrecht op het vlak van de ondergrond en reinig het grondig van stof
- Breng de bevestiging in het gat aan met lichte hamerslagen
- Voer de montage uit met een momentsleutel — dit garandeert het juiste aandraaimoment
- Na het spreiden van de anker moet de sluitring onder de moer stevig aangedrukt worden tegen het te bevestigen element
- De parameters uit de Technische Toelating AT-15-7574/2008 mogen niet worden overschreden
Toepassing in fotovoltaïsche installaties: De PSRe M16 ringanker is uitstekend geschikt voor het bevestigen van draagconstructies voor PV-panelen aan betonnen funderingen, poeren en balken. De M16-schroefdraad zorgt voor een hoge belastbaarheid van de verbinding, essentieel bij windbelastingen die inwerken op grondgemonteerde installaties en op platte daken.
Technische gegevens
| Schroefdraadtype | M16 |
| Lengte [mm] | 170 |
