Dromet ringanker PSRe M8x90/20 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Dromet ring-expansieanker PSRe M8x90/20 verzinkt voor beton
Het Dromet ring-expansieanker PSRe M8x90/20 is een beproefde oplossing voor de duurzame bevestiging van constructies in betonnen ondergronden. Bestemd voor de professionele montage van profielen, metalen constructies, roosterplatformen, leuningen, machines en andere uitrustingselementen van het object. Dankzij de Europese Technische Goedkeuring ETA 05/0242, het CE-certificaat en de nationale goedkeuring AT-15-7574/2008 garandeert het conformiteit met de bouwnormen en volledige ontwerpaansprakelijkheid.
Constructie en materiaal
Het PSRe-anker heeft een ringvormige constructie die zorgt voor een gelijkmatige expansie in het montagegat en een hoge ankerbelasting. Vervaardigd van constructiestaal met een corrosiebescherming in de vorm van elektrolytisch zink. Inclusief moer en sluitring — het anker is direct klaar voor montage zonder dat er extra onderdelen hoeven te worden aangeschaft.
Toepassing
Het anker is bestemd voor bevestiging in ondergronden van ongescheurd beton, minimaal klasse B20 (C16/20), natuursteen met een dichte structuur en massieve baksteen. Ideaal voor de installatie van draagconstructies voor zonnepanelen, de montage van montagerails, de bevestiging van balustradepalen, de fundering van apparatuur en alle verbindingen die een hoge draagkracht en certificering vereisen.
Afmetingen en technische parameters
- Aanduiding: PSRe 8x90/20
- Draad: M8
- Boordiameter (fi): 8 mm
- Totale lengte (L): 90 mm
- Dikte van het te bevestigen element (E): 20 mm
- Verankeringsdiepte (F): 65 mm
- Gatdiepte (D): 100 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,034 kg
- EAN: 5907518688612
- Verkoopeenheid: stuk

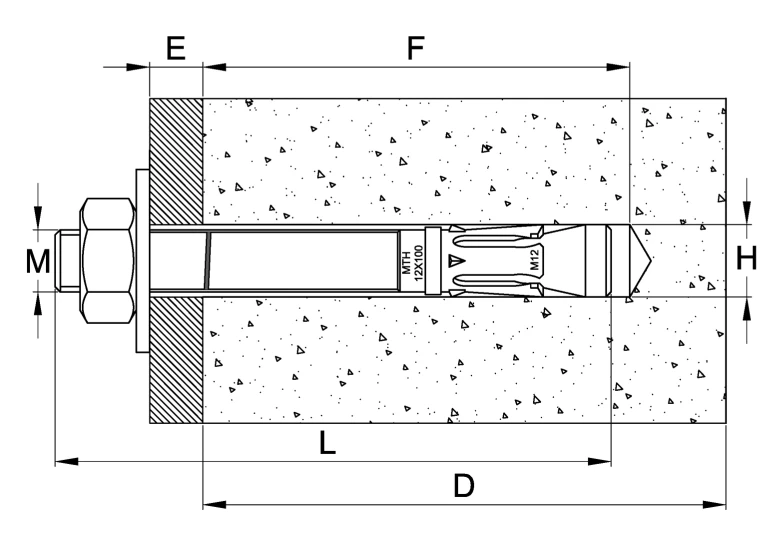

Maataanduidingen op het schema: M — draad, E — dikte van het te bevestigen element (uitstekend deel), F — verankeringsdiepte, L — totale lengte van het anker, D — gatdiepte in het beton, H — diameter van het montagegat.
Certificaten en goedkeuringen
- Europese Technische Goedkeuring: ETA 05/0242
- Certificaat: CE
- Nationale technische goedkeuring: AT-15-7574/2008
Montageaanbevelingen
Het montagegat moet loodrecht op het oppervlak van de ondergrond worden geboord en grondig worden gereinigd van boorstof. Het bevestigingselement moet met lichte hamerslagen in het gat kunnen worden ingebracht. De montage dient te worden uitgevoerd met een momentsleutel — dit zorgt voor het juiste aandraaimoment en de correcte expansie van het anker. Na het expanderen van het bevestigingselement moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen element. De parameters vermeld in de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden.
Technische gegevens
| Schroefdraadtype | M8 |
| Lengte [mm] | 90 |
