Dromet ring-expansieanker PSRe M6x80/22 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Dromet ringanker PSRe M6x80 mm verzinkt
De ringanker PSRe M6×80 van het merk Dromet is een betrouwbare expansiebevestiging bedoeld voor de duurzame bevestiging van profielen, metalen constructies, roosters, leuningen, machines en andere onderdelen van objectuitrusting in betonnen ondergronden. Dankzij de ringconstructie met moer en sluitring biedt hij een zekere en herhaalbare bevestiging — vooral belangrijk bij de montage van fotovoltaïsche constructies, waar de stabiliteit van de verankering bepalend is voor de veiligheid van de volledige installatie.
De anker beschikt over de Europese Technische Goedkeuring ETA 05/0242, het CE-certificaat en de nationale goedkeuring AT-15-7574/2008, wat de conformiteit met de normen bevestigt en het gebruik mogelijk maakt in projecten die gedocumenteerde draagvermogensparameters vereisen.
Toegestane montageondergronden
- Ongescheurd beton min. B20 (C16/20)
- Natuursteen met compacte structuur
- Volle baksteen
Technische parameters
- Aanduiding: PSRe 6x80/22
- Schroefdraad: M6
- Boordiameter (fi): 6 mm
- Totale lengte (L): 80 mm
- Dikte van het te bevestigen element (E): 22 mm
- Verankeringsdiepte (F): 55 mm
- Boordiepte (D): 100 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ringvormig met moer en sluitring
- Gewicht: 0,016 kg
- EAN: 5907518616813
- Verkoopeenheid: stuk

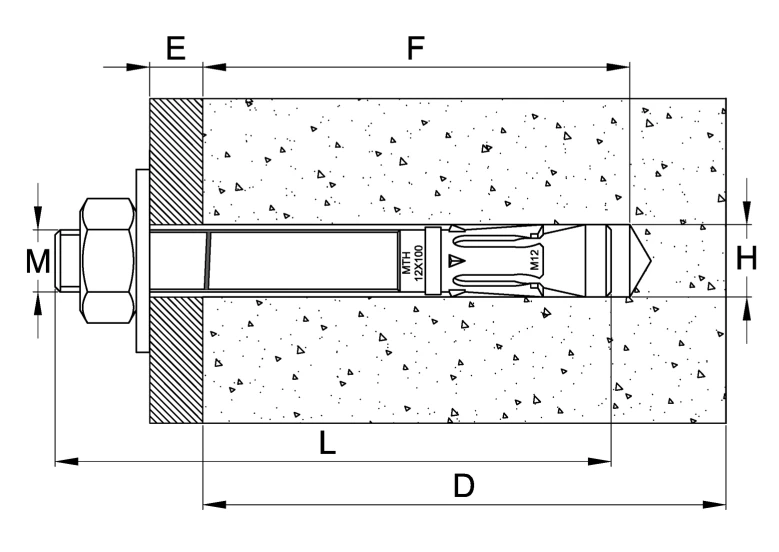

Montageschema en maataanduidingen
De doorsnedetekening toont de anker geplaatst in de betonnen ondergrond met de belangrijkste montageafmetingen: M – schroefdraaddiameter, E – dikte van het te bevestigen element (uitsteeklengte), F – verankeringsdiepte, L – totale lengte van de anker, D – vereiste boordiepte, H – diameter van het boorgat in de ondergrond.
Montageadviezen
- Boor het montagegat loodrecht op het vlak van de ondergrond
- Reinig het boorgat na het boren van stof en boorresten
- Breng de anker aan met lichte hamerslagen
- Draai de moer aan met een momentsleutel
- Na het expanderen van de anker moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen element
- De parameters uit de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Technische gegevens
| Schroefdraadtype | M6 |
| Lengte [mm] | 80 |
