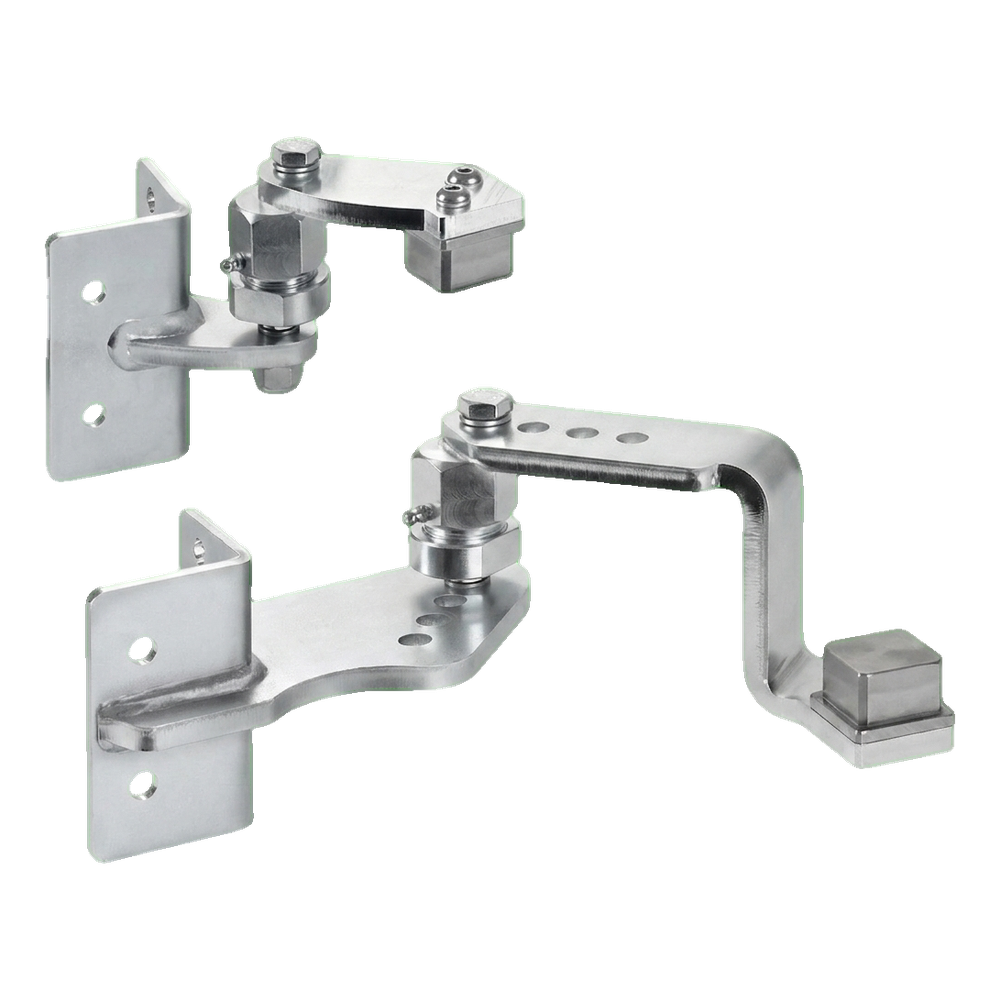

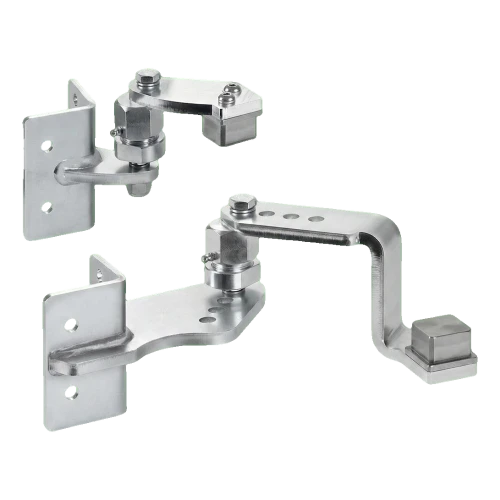

Comunello set poortscharnieren voor lassen op paal 50×50 mm – rechts, voor oplopende hellingen
Set poortscharnieren Comunello voor lassen op paal 50×50 mm in rechtsuitvoering — speciaal ontworpen voor montage van vleugelpoorten op terrein met hoogteverschil. Dankzij de excentrische schroef die de vleugelsteun met het scharnier verbindt, krijgt u nauwkeurige regeling van de vleugelpositie, waardoor u deze perfect horizontaal kunt instellen en uitlijnen met de paal, zelfs op ongelijke ondergrond.
Belangrijkste voordelen voor de installateur
- Bestemming: vleugelpoorten op oplopende hellingen (helling tot 10°, ca. 20%)
- Maximale vleugellengte: 3 m
- Maximaal vleugelgewicht: 120 kg
- Regelbare vleugelhelling — compensatie voor terreinoneffenheden
- Scharnieren uitgerust met smeernippels — smeren zonder demontage van scharnieren
- Steunen met 4 montagegaten — stevige bevestiging aan stalen of betonnen palen
- Materiaal: elektrolytisch gegalvaniseerd staal — corrosiebescherming
- Uitvoering: rechts

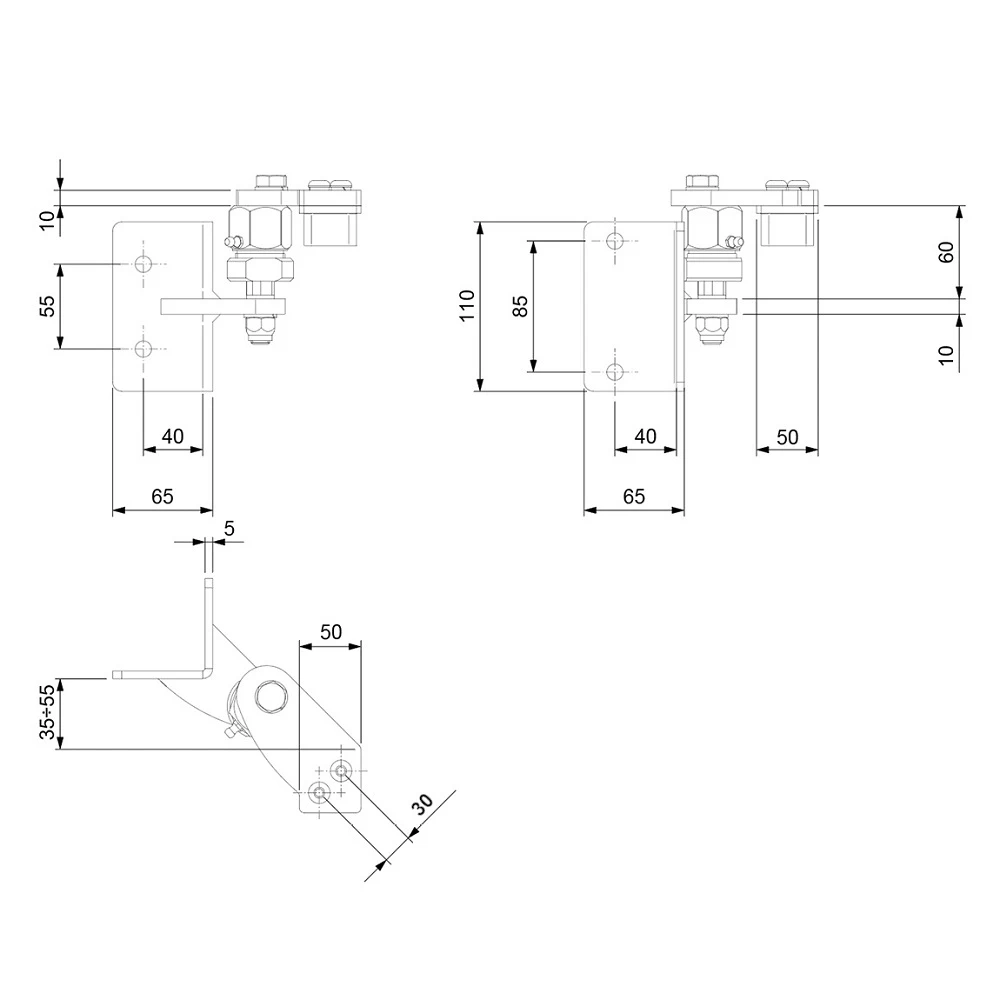

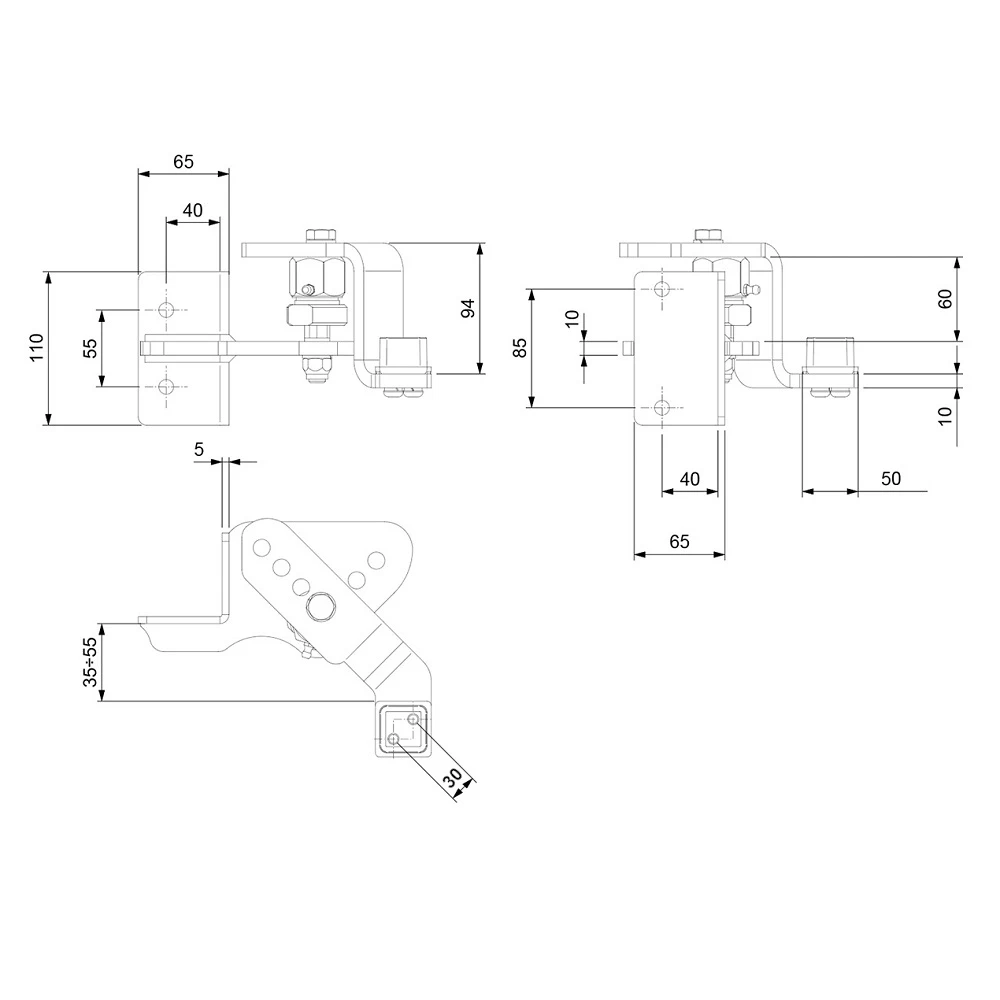

Afmetingen en technische parameters
- Montageplaat (buitenafmetingen): 65 × 110 mm
- Dikte montageplaat: 5 mm
- Montagegatafstand (voorkant): 40 × 55 mm
- Montagegatafstand (zijkant): 40 × 85 mm
- Hoogte scharniermechanisme: 94 mm
- Afmeting montageblok op paal: 50 × 30 mm
- Diepteregelbereik (afstand van plaatvlak tot rotatie-as): 35–55 mm
- Afstand tussen armen: 60 mm
- Totale lengte (L): 220 mm
- Gewicht set: 5,8 kg
- EAN: 8028390517498
Montage en toepassing
De scharnieren zijn bestemd voor lassen op stalen palen 50×50 mm en voor montage op betonnen palen met gebruik van montagegaten. Het scharniermechanisme met excentrische schroef maakt vloeiende regeling van de hoek en het niveau van de poortvleugel na montage mogelijk — er is geen behoefte aan perfecte waterpassing van de palen tijdens het betonnen. Smeernippels ingebouwd in de scharnieren zorgen voor eenvoudig onderhoud — periodiek smeren is voldoende zonder de noodzaak van demontage van het hele scharnier.
De set presteert overal waar de oprit of inrit onder een hoek loopt — terrainhelling tot 10° (~20%) wordt gecompenseerd door het regelbare mechanisme, en de poortvleugel blijft in horizontale positie onafhankelijk van de grondhelling.
Technische gegevens
| Montagemethode | In te metselen |
| Materiaal | Staal |
