Comunello set hekscharnieren voor lassen op paal 40×40 mm – links, voor stijgende hellingen
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Comunello set hekscharnieren voor het lassen aan paal 40×40 mm – links, voor stijgende hellingen

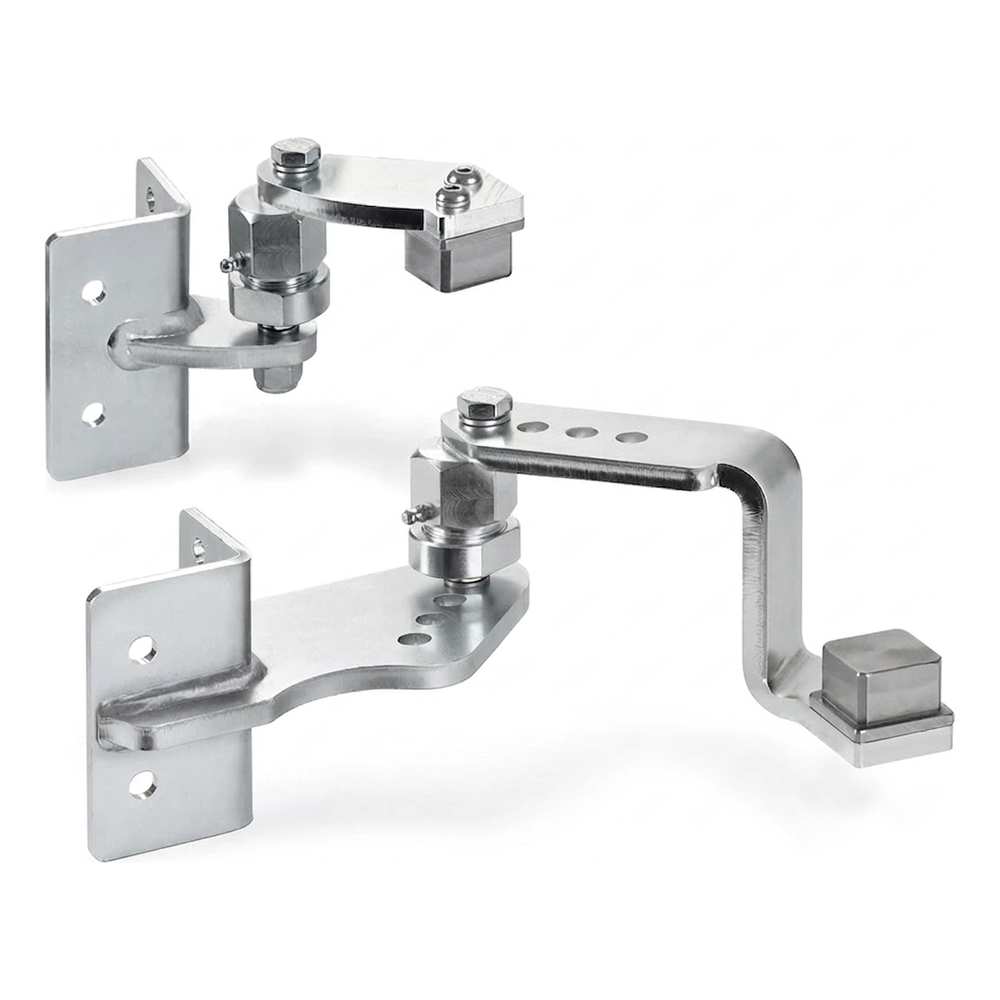

Comunello – set linker scharnieren voor het lassen bestemd voor de montage van vleugelhekken op terreinen met stijgende hellingen. De set bestaat uit twee scharnieren (boven en onder) aangepast aan palen van 40×40 mm, zowel stalen als betonnen. Dankzij de verbinding van de vleugelbeugel met het scharnier via een excentrieke schroef kan de installateur de positie van de vleugel nauwkeurig afstellen – deze horizontaal positioneren en uitlijnen ten opzichte van de paal, zelfs bij hellend terrein.
Belangrijkste voordelen voor de installateur
- Verstelbare vleugelhelling – excentrieke schroef maakt het mogelijk terreinoneffenheden te compenseren en de hek nauwkeurig af te stellen
- Maximale heffingshoek vleugel: 10° (~20%) – ideaal voor voertuigen die omhoog en omlaag rijden
- Scharnieren uitgerust met smeernippels – eenvoudig smeren zonder dat het scharnier gedemonteerd hoeft te worden
- Beugels met 4 montagegaten – veilige en stabiele bevestiging aan de paal
- Montage op stalen en betonnen palen – universele toepassing
Technische parameters
- Versie: links
- Merk: Comunello
- Materiaal: elektrolytisch gegalvaniseerd staal
- Bestemming: paal 40×40 mm
- Maximale vleugellengte: 3 m
- Maximaal vleugelgewicht: 120 kg
- Maximale heffingshoek: 10° (~20%)
- Lengte set (L): 220 mm
- Gewicht set: 5 kg
- EAN: 8028390517481

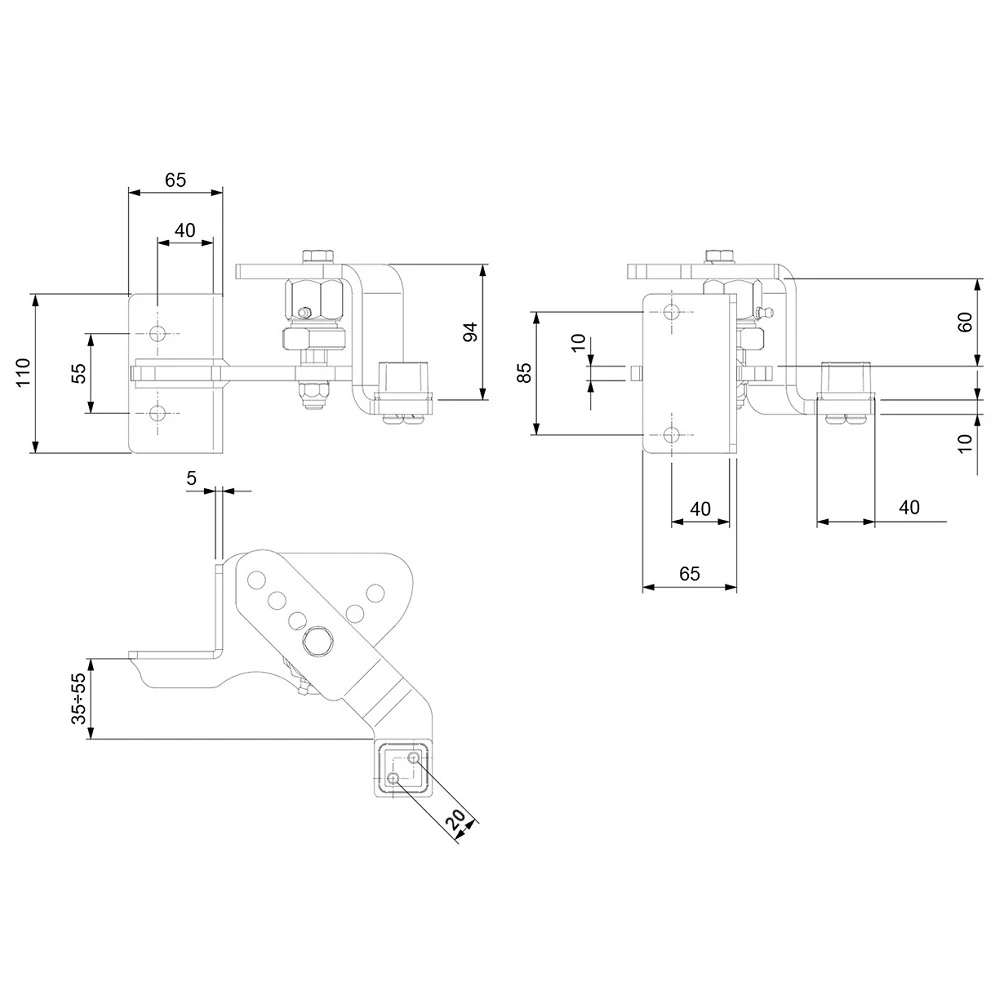

Scharnierafmetingen (uit technische tekening)
- Breedte montageplaat: 65 mm
- Hartafstand montagegaten (horizontaal): 40 mm
- Hoogte montageplaat (bovenscharnier): 110 mm
- Hartafstand montagegaten verticaal (bovenscharnier): 55 mm
- Hoogte beweegbaar element (bovenscharnier): 94 mm
- Hartafstand montagegaten verticaal (onderscharnier): 85 mm
- Verticale afstand tussen armen (onderscharnier): 60 mm
- Breedte hekbevestigingselement: 40 mm
- Dikte montageplaat: 5 mm
- Verstelbare afstand draaiasafstand tot wand: 35–55 mm
- Verschuiving penasafstand: 20 mm
De set is bestemd voor montage door lassen – de beugels worden direct aan de paal bevestigd en het scharnier aan de hekarm. Excentrieke verstelling maakt het mogelijk de vleugelinstelling na montage te corrigeren, wat de installatietijd aanzienlijk verkort en de noodzaak van demontage bij kleine correcties elimineert. Smeernippels ingebouwd in de scharnieren zorgen voor onderhoudsvrij gebruik – periodiek smeren is voldoende zonder de scharnieren te verwijderen.
Technische gegevens
| Montagemethode | In te metselen |
| Materiaal | Staal |
