Comunello RS-100F – set scharnieren voor poorten voor bevestiging op hellingen
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

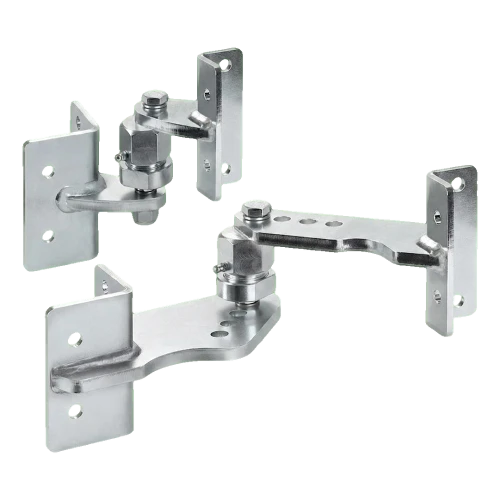

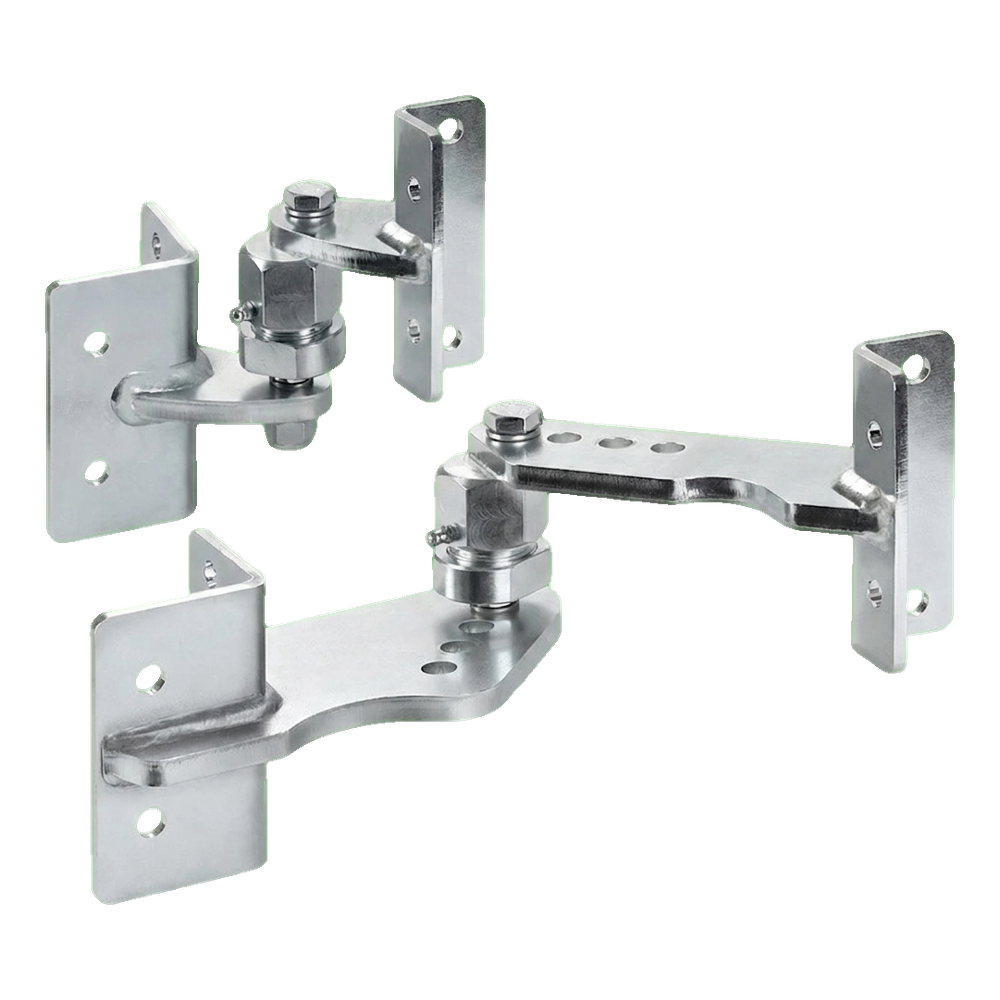

Comunello RS-100F – set scharnieren voor poorten voor bevestiging op hellingen
Comunello RS-100F is een complete set schroefscharnieren, speciaal ontworpen voor montage van vleugelpoorten op stijgende hellingen. Dankzij de excentrische schroef die de vleugelsteun verbindt met het scharnier, krijgt de installateur de mogelijkheid tot nauwkeurige instelling van de vleugelpositie — het horizontaal positioneren en perfect uitlijnen met de paal, zelfs op ongelijk terrein.
De set is bestemd voor professionele montage van poorten met een gewicht tot 150 kg en een maximale vleugellengte tot 3 meter, bij een terreinhoek tot 10° (~20%). Dankzij scharnieren uitgerust met smeernippels, verloopt het onderhoud snel en gemakkelijk — zonder de noodzaak van demontage van de scharnieren.
Hoofdkenmerken en technische parameters
- Fabrikant: Comunello
- Aanduiding: RS-100F
- Bestemming: vleugelpoorten op stijgende hellingen
- Maximaal vleugelgewicht: 150 kg
- Maximale vleugellengte: 3 m
- Maximale stijgingshoek: 10° (~20%)
- Materiaal: elektrolytisch gegalvaniseerd staal
- Gewicht set: 4,6 kg
- Lengte set (L): 220 mm
- Montage: geschroefd — op stalen of betonnen palen
- Verstelling vleugelhelling: ja — excentrische schroef
- Smeernippels: ja — smeren zonder demontage
- Aantal montagegaten per steun: 4
- EAN: 8028390517467
Afmetingen — kleinere scharnier (boven)
- Totale hoogte: 183 mm
- Breedte bovenplaat (paal): 40 mm
- Gatafstand bovenplaat: 90 mm (linkerzicht) / 60 mm (rechterzicht)
- Hoogte bovenplaat: 115 mm
- Breedte onderplaat (vleugel): 65 mm
- Gatafstand onderplaat verticaal: 85 mm (rechterzicht) / 55 mm (linkerzicht)
- Gatafstand onderplaat horizontaal: 40 mm
- Hoogte onderplaat: 110 mm
- Afstand tussen scharnierarmen: 60 mm
- Dikte armen: 10 mm
- Dikte montageplaat: 5 mm
- Verstelbare afstand montagevlakken: 35–55 mm
Afmetingen — grotere scharnier (onder)
- Breedte bovenplaat (paal): 40 mm
- Gatafstand bovenplaat: 90 mm
- Hoogte bovenplaat: 115 mm
- Breedte onderplaat (vleugel): 65 mm
- Gatafstand onderplaat verticaal: 85 mm
- Gatafstand onderplaat horizontaal: 40 mm
- Hoogte onderplaat: 110 mm
- Verticale verschuiving tussen onderranden platen: 68 mm
- Afstand tussen scharnierarmen: 60 mm
- Dikte armen: 10 mm
- Dikte montageplaat: 5 mm
- Verstelbare afstand montagevlakken: 35–55 mm
Toepassing en voordelen voor de installateur
De set scharnieren Comunello RS-100F is bestemd voor montage van vleugelpoorten op hellende terreinen — opritten, ingangen naar percelen gelegen op hellingen, en overal waar het grondniveau bij de paal verschilt van het niveau aan het einde van de vleugel. Het excentrische mechanisme maakt nauwkeurige verstelling van de vleugelhelling mogelijk direct tijdens de montage, wat de installatiewerkzaamheden aanzienlijk versnelt en de noodzaak van afstandsringen elimineert.
De scharnieren zijn geschikt voor bevestiging op zowel stalen als betonnen palen, wat ze tot een universele oplossing maakt voor verschillende types hekwerk. Elektrolytische galvanisatie zorgt voor corrosiebestendigheid, en smeernippels maken regelmatig onderhoud mogelijk zonder demontage — wat resulteert in een lange levensduur en storingsvrije werking van de poort.
Technische gegevens
| Materiaal | Staal |
