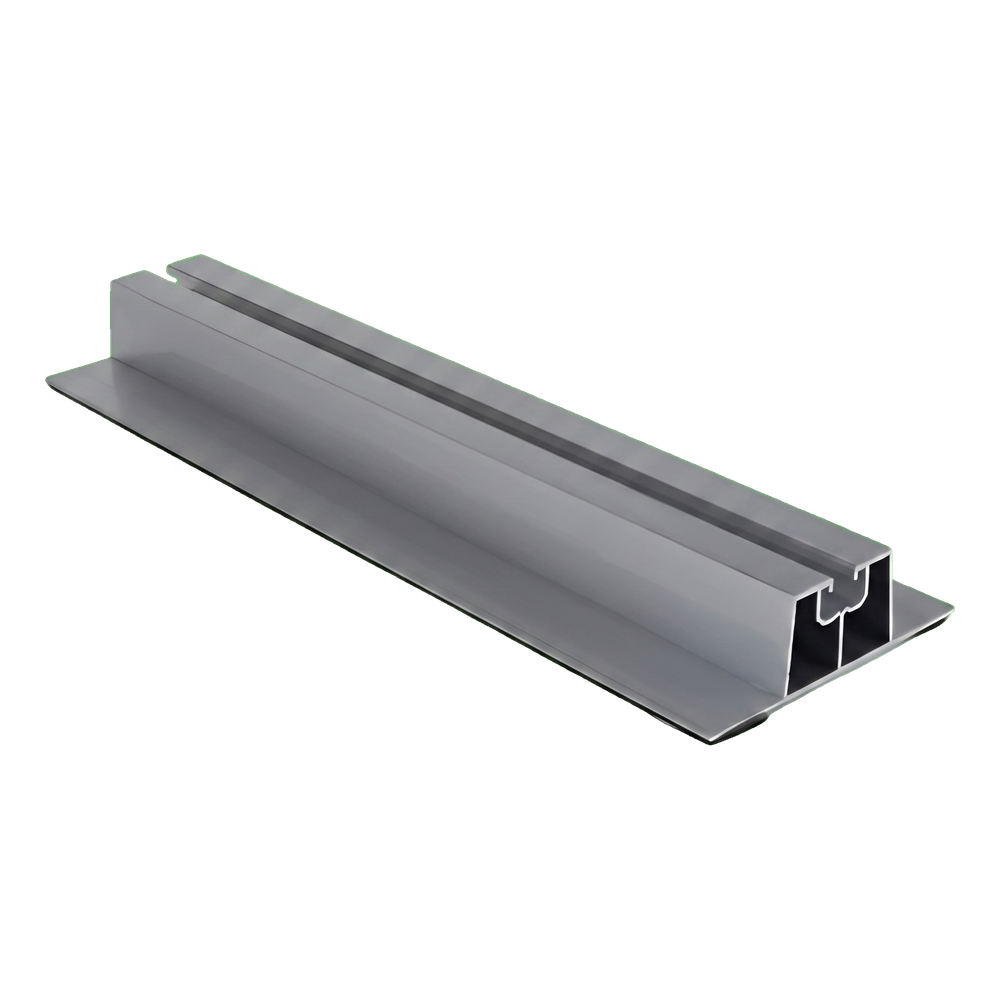

Aluminium trapezoidale brug H-30 met EPDM 330 mm – PV-bevestiging op trapezoidaal plaatstaal

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.325 kg

Prijs/ stk.: € 3,57 3.57

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 2,95)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties::

Stuk
Verpakking: 50 stuks
Verpakking: 500 stuks
Verpakking: 1000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-02-01

aanbevelen aan een vriend

Beschrijving

Aluminium trapezoidale brug H-30 met EPDM 330 mm – PV-bevestiging op trapezoidaal plaatstaal

Aluminium trapezoidale brug H-30 330 mm met montagekanaal en EPDM-afdichting

De aluminium trapezoidale brug H-30 met EPDM-afdichting is een speciaal constructie-element voor de directe bevestiging van zonnepanelen op daken bedekt met trapezoidaal plaatstaal. Het profiel met een hoogte van 30 mm zorgt voor een vrije luchtstroom onder de module, waardoor natuurlijke koeling mogelijk is en het paneel van het opgewarmde dakoppervlak wordt losgehouden — wat resulteert in een hoger rendement van de installatie tijdens warme maanden. De brug werkt samen met midden- en eindklemmen, die aan het bovenste kanaal van de rail worden bevestigd met behulp van een schuifsleutel, schroefdraadinzet of hamerkopschroef. De gaten voor de bevestigingsschroeven van het profiel op het trapezoidale plaatstaal worden rechtstreeks op het dak tijdens de montage geboord, waardoor de tussenafstand nauwkeurig kan worden afgestemd op het specifieke plaatprofiel. Het profiel, vervaardigd uit aluminium 6060 legering, combineert een laag gewicht met een hoge weerstand tegen corrosie en weersinvloeden.

Belangrijkste voordelen voor de installateur

Directe montage op trapezoidaal plaatstaal — maakt extra steunen overbodig

EPDM-afdichting aan de basis van het profiel zorgt voor een dichte aansluiting op de plaat en beschermt de dakbedekking tegen beschadiging op de bevestigingsplek

Hoogte van 30 mm garandeert ventilatie van de PV-modules

Aluminium 6060 is geschikt voor anodiseren, wat extra oppervlaktebescherming biedt

Ter plaatse geboorde gaten — aanpasbaar aan elke golfafstand van het trapezoidale plaatstaal

Technische doorsnede van de trapezoidale brug H-30 met afmetingen: basis 100 mm, bovenkanaal 40 mm, hoogte 30,9 mm

De doorsnede van het profiel toont een trapezoidale constructie met een brede basis van 100 mm die versmalt naar een montagekanaal van 40 mm aan de bovenzijde. Een wanddikte van 1,5 mm met een basisplaatdikte van 2,5 mm zorgt voor voldoende stijfheid bij een laag totaalgewicht. De vorm van het profiel weerspiegelt de geometrie van typische trapezoidale platen, wat een stabiele aansluiting op de ondergrond garandeert.

Video over de trapezoidale brug voor de montage van zonnepanelen op trapezoidaal plaatstaal

Afmetingen

Doorsnede (breedte × hoogte)	100 × 30,9 mm
Lengte	330 mm
Wanddikte	1,5 mm
Dikte basisplaat	2,5 mm
Breedte montagekanaal	40 mm
Gewicht per meter	0,983 kg/m

Materiaal en afwerking

Materiaal / legering	aluminium 6060
EPDM-afdichting	ja

Montage en compatibiliteit

Montagekanaal / groeftype	bovenkanaal 40 mm (schuifsleutel / schroefdraadinzet / hamerkopschroef)
Type dak / ondergrond	daken met trapezoidaal plaatstaal
Verbindingsmethode	gaten geboord tijdens montage ter plaatse

Fysieke eigenschappen

Gewicht per stuk	0,325 kg
Corrosiebestendigheid	ja — aluminium 6060 bestand tegen externe omstandigheden

Veiligheid
