Aluminium trapeziumverbinder H100 L330 met EPDM-afdichting 2 mm voor PV-montage
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

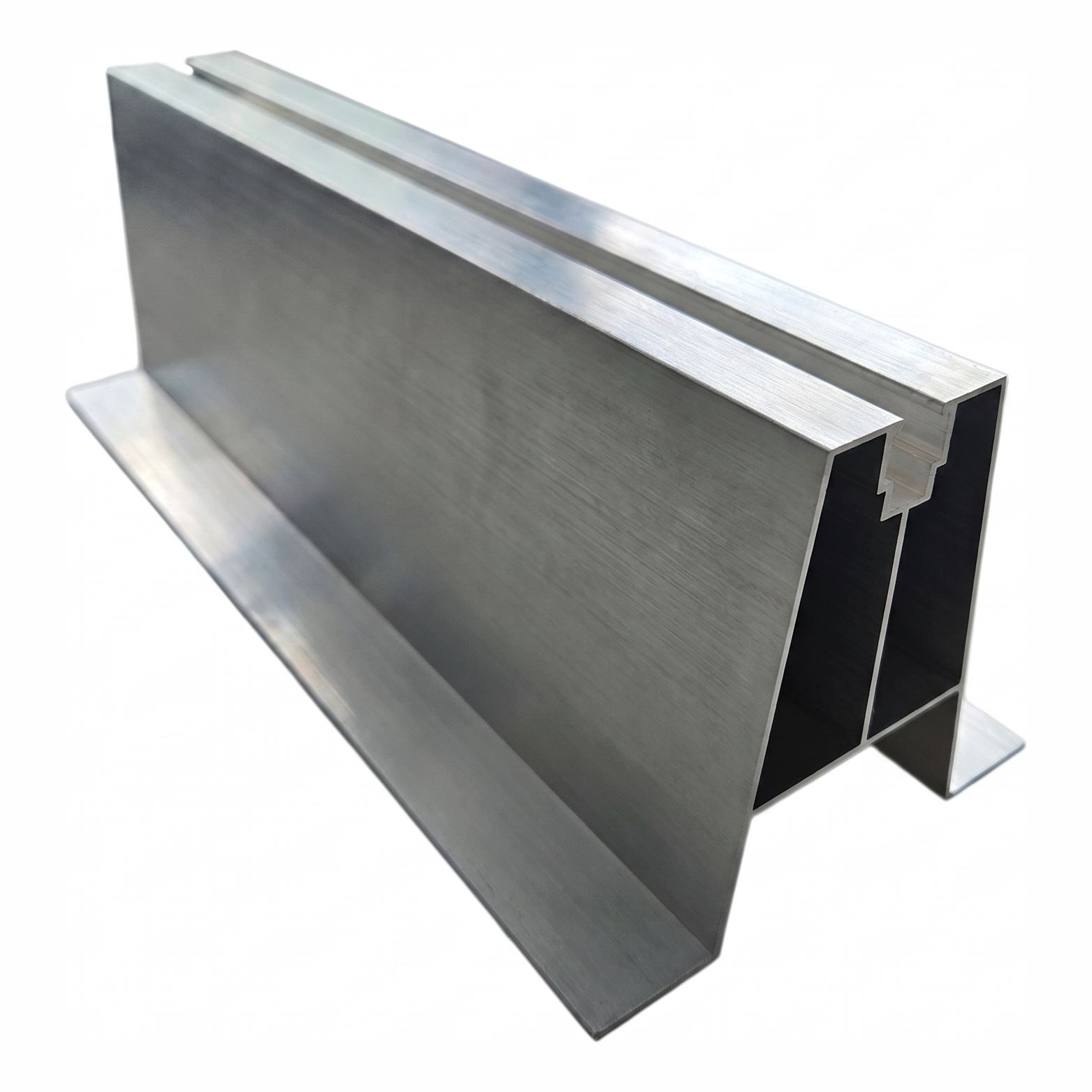

Trapezium aluminium brug H100 L330 met EPDM afdichting 2 mm voor PV-montage
Trapezium aluminium brug H100 L330 is een kant-en-klare dakadapter voor het bevestigen van fotovoltaïsche constructies op daken bedekt met trapeziumplaat. Dankzij de fabrieksmatig aangebrachte EPDM-afdichting van 2 mm zorgt de brug voor een waterdichte aansluiting op de golfplaat, waardoor extra afdichting overbodig is en de montage aanzienlijk wordt versneld.
Het profiel is vervaardigd van aluminium met een standaard anodiseerbehandeling, wat een hoge corrosiebestendigheid en jarenlange duurzaamheid in buitenomstandigheden garandeert. De trapeziumvormige doorsnede weerspiegelt perfect de geometrie van populaire dakplaten — de brug rust stabiel op de golven van de plaat en verdeelt de belastingen gelijkmatig over de dakconstructie.
Het bovenste deel van het profiel is voorzien van een montagekanaal met een opening van 9 mm breed en 16 mm diep, waarmee montagerails of klemmen snel kunnen worden bevestigd met haakbouten of T-moeren. Deze oplossing maakt flexibele positionering van PV-constructie-elementen mogelijk zonder extra gaten te hoeven boren.

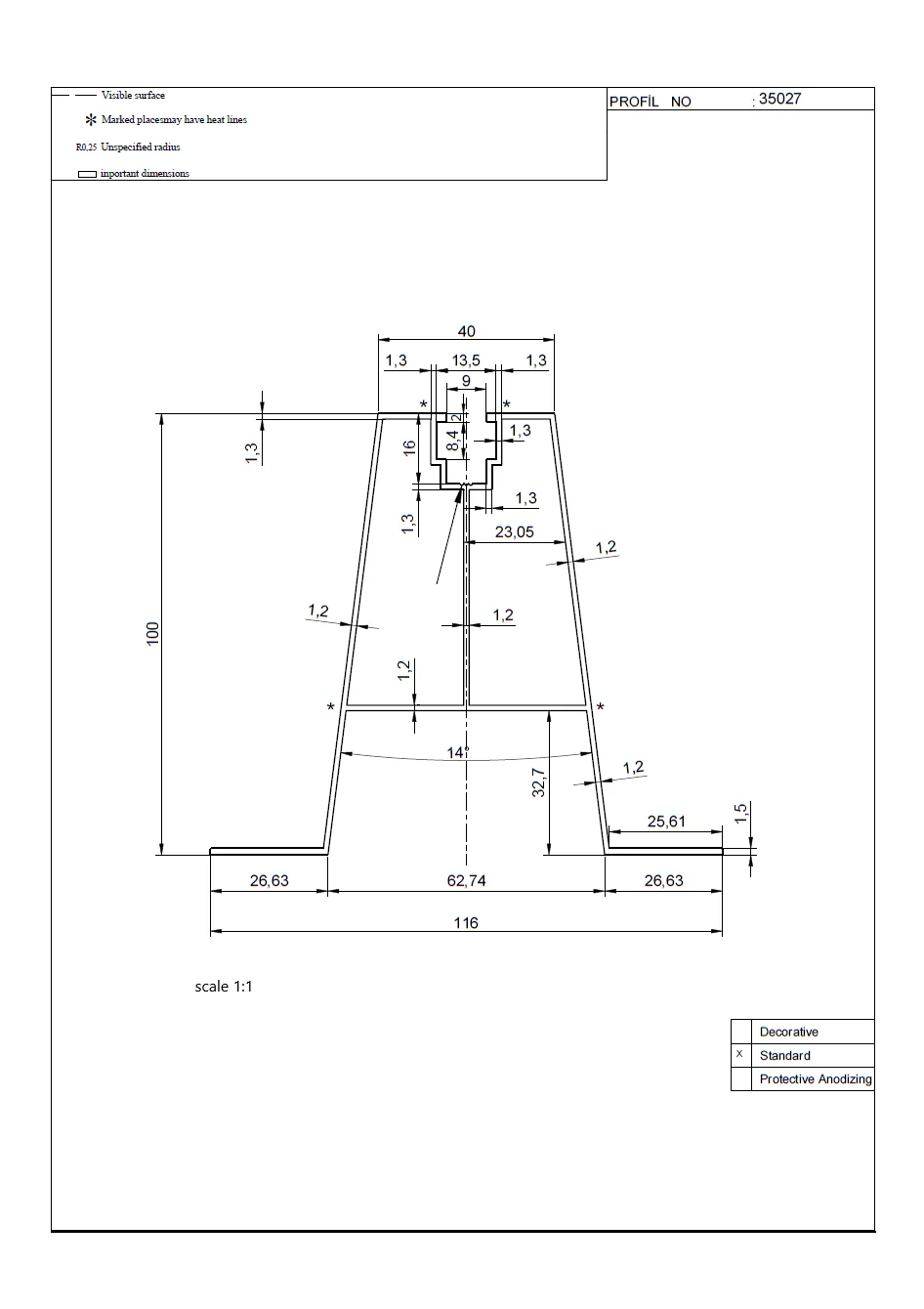

Afmetingen en geometrie van het profiel
- Lengte van de brug: 330 mm
- Totale hoogte: 100 mm
- Totale breedte van de basis: 116 mm
- Breedte van het bovenste platform: 40 mm
- Binnenste breedte van de basis: 62,74 mm
- Breedte van de zijflensen: 26,63 mm (elk)
- Hellingshoek van de zijwanden: 14°
Montagekanaal (bovenste deel van het profiel)
- Breedte van de inlaatopening: 9 mm
- Binnenste breedte van het kanaal: 13,5 mm
- Diepte van het kanaal: 16 mm
- Diepte van de onderste kanaalkamer: 8,4 mm
- Dikte van de kanaallip: 2 mm
Wanddiktes en constructie
- Dikte van de zijwanden: 1,2 mm
- Dikte van de binnenste dwarsrib: 1,2 mm
- Dikte van de wanden van het bovenste platform: 1,3 mm
- Dikte van de basisflens: 1,5 mm
- Ongedefinieerde radius: R0,25 mm
- Hoogte tot de binnenste dwarsrib: 32,7 mm
Productparameters
- Profielmateriaal: aluminium (standaard anodisering)
- Afdichting: EPDM 2 mm
- Gewicht: 0,438 kg
- Buitenafmetingen: L 330 × H 100 mm
De trapeziumvormige brug is een onmisbaar verbindingselement tussen de dakplaat en de draagconstructie van PV-panelen. Dankzij de EPDM-afdichting wordt het dakdek beschermd tegen waterindringing op de bevestigingspunten, terwijl de aluminium constructie het dak nauwelijks belast. De universele geometrie maakt het profiel geschikt voor de meest gangbare trapeziumplaten die worden gebruikt in de industrie- en magazijnbouw.
