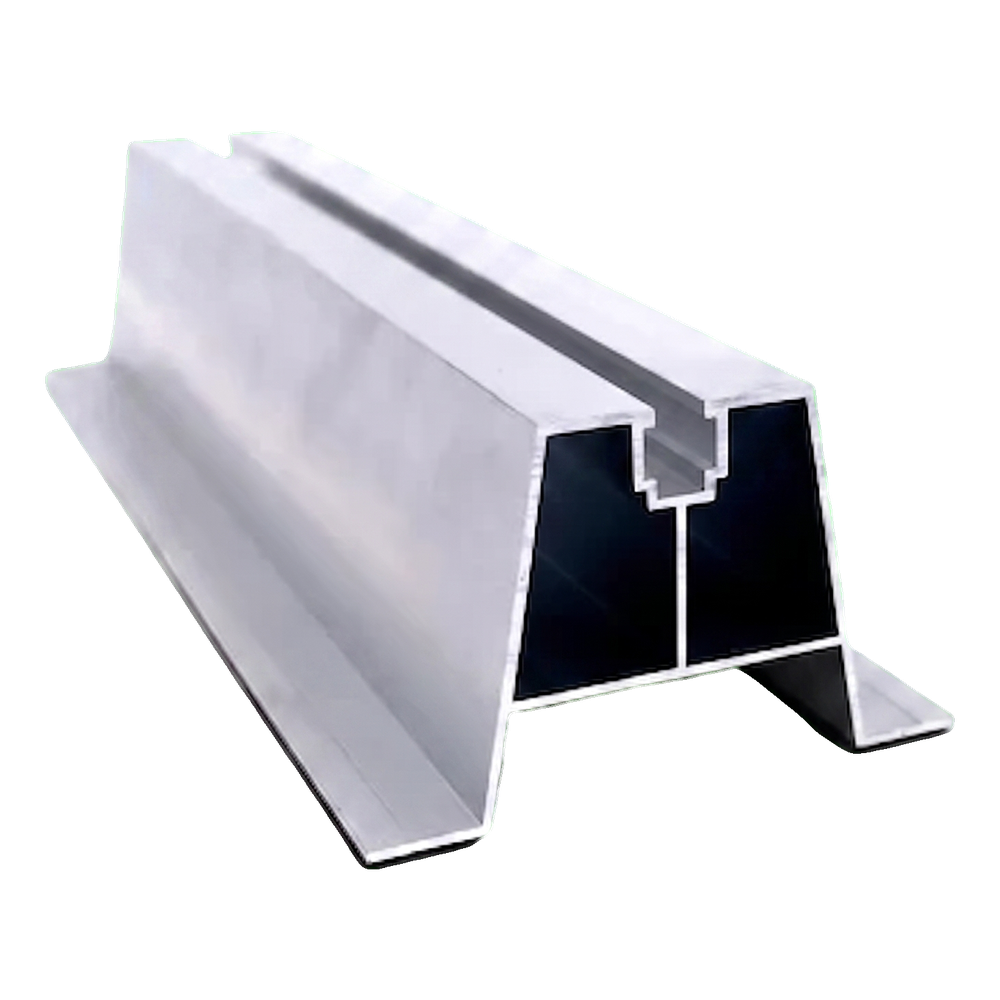

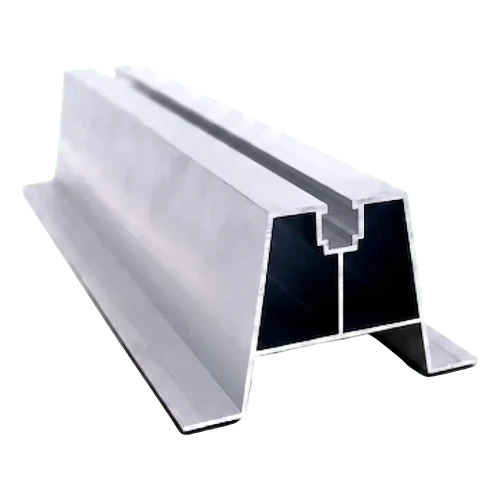

Aluminium trapeziumdakbrug H-70 met EPDM 400 mm – PV-montage op trapeziumplaat

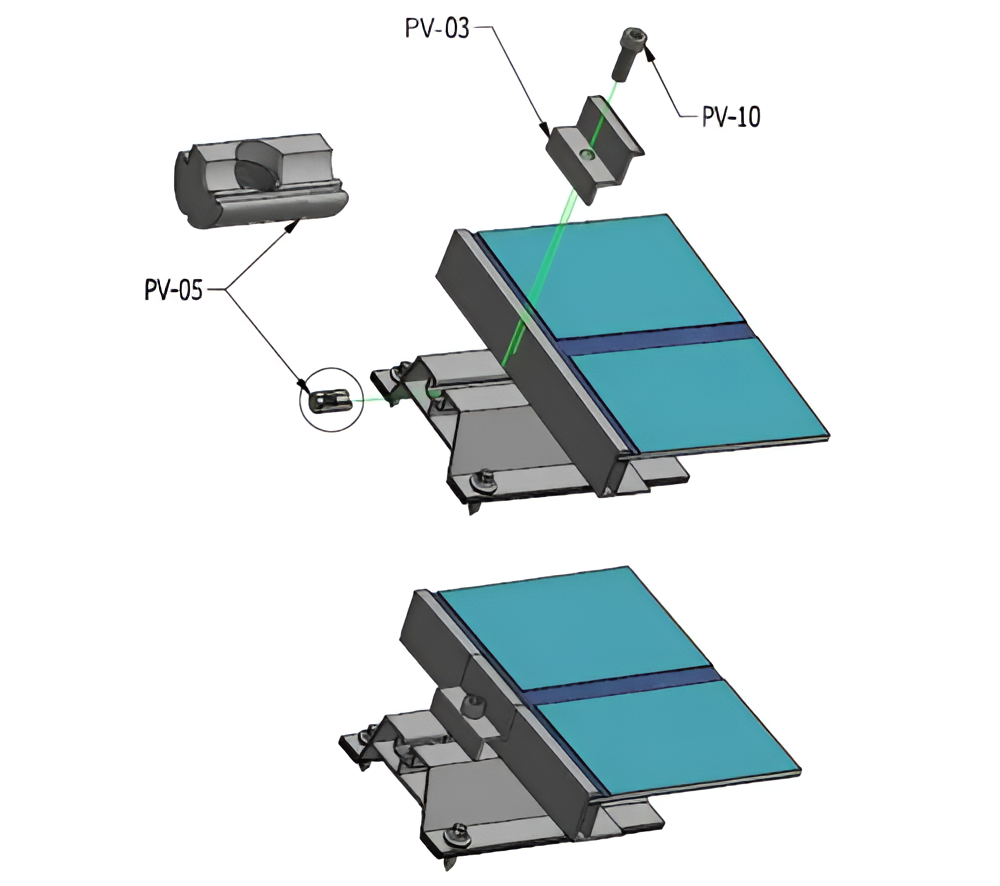

De trapeziumdakbrug H-70 met EPDM-afdichting is een aluminium brugprofiel dat is ontworpen voor de directe montage van zonnepanelen op daken met trapeziumplaten. De hoogte van het profiel zorgt voor voldoende afstand tussen de module en het dakoppervlak, waardoor vrije luchtcirculatie onder het paneel mogelijk is. Natuurlijke ventilatie bevordert de koeling van de modules, wat direct bijdraagt aan het behoud van hun rendement op warme dagen. Het profiel is vervaardigd uit aluminiumlegering 6060, die wordt gekenmerkt door een hoge corrosiebestendigheid en goede mechanische sterkte. Het onderste deel van de brug is voorzien van een EPDM-afdichting, die de dakbedekking beschermt tegen beschadiging en zorgt voor een goede aansluiting op de trapeziumplaat. De bovenste rail met montagekanaal maakt snelle bevestiging van midden- en eindklemmen mogelijk met inbusbouten en vierkante moeren — zonder dat speciaal gereedschap nodig is.
Voordelen van het brugprofiel H-70
- Het profiel met verhoogde constructie zorgt voor ventilatieruimte tussen het paneel en het dak, wat de natuurlijke koeling van de modules ondersteunt

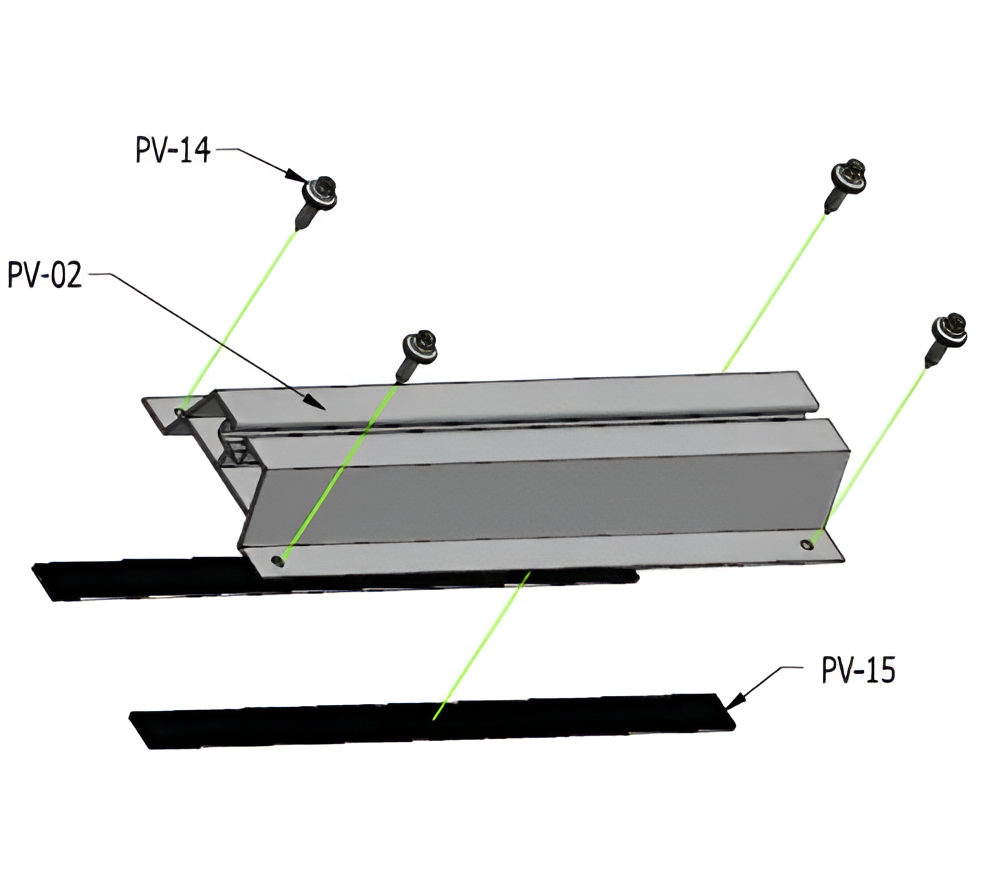

- De EPDM-afdichting op de voetjes van het profiel beschermt de trapeziumplaat tegen krassen en voorkomt galvanisch contact tussen aluminium en het staal van de dakbedekking
- Aluminium 6060 is geschikt voor anodiseren, waardoor extra corrosiebescherming en een esthetische afwerking mogelijk zijn

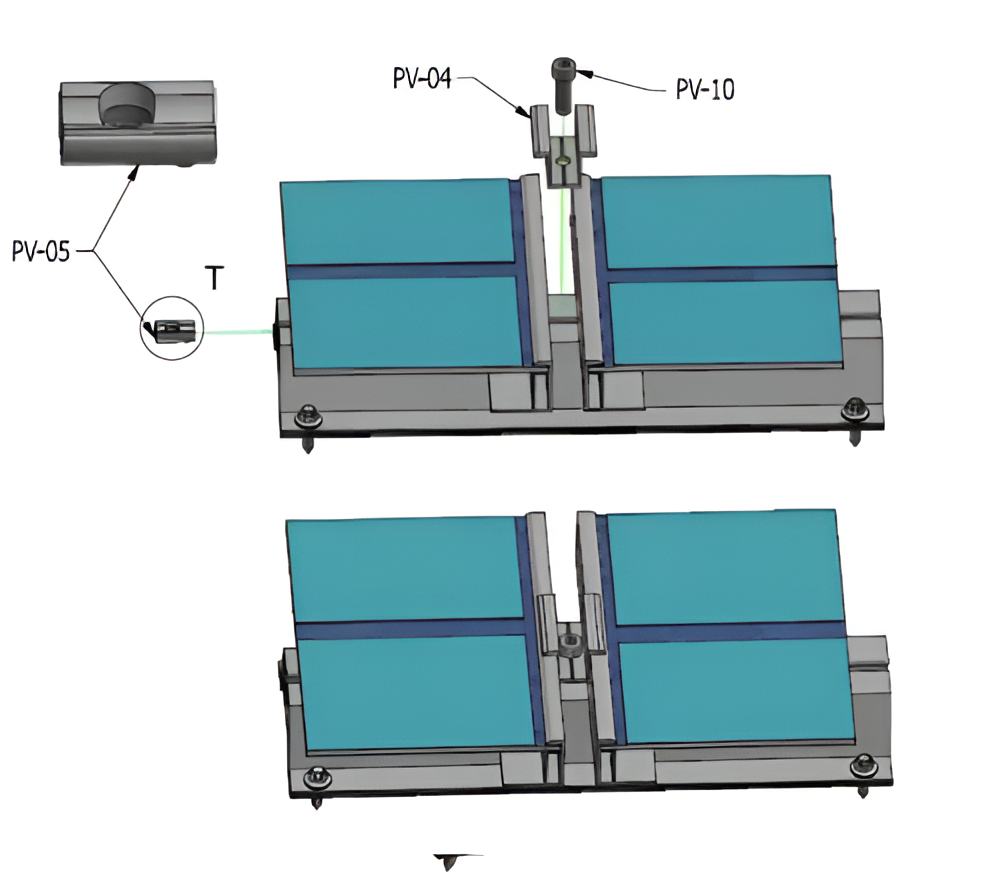

- Het universele montagekanaal in de bovenste rail is compatibel met midden- en eindklemmen van standaard PV-systemen

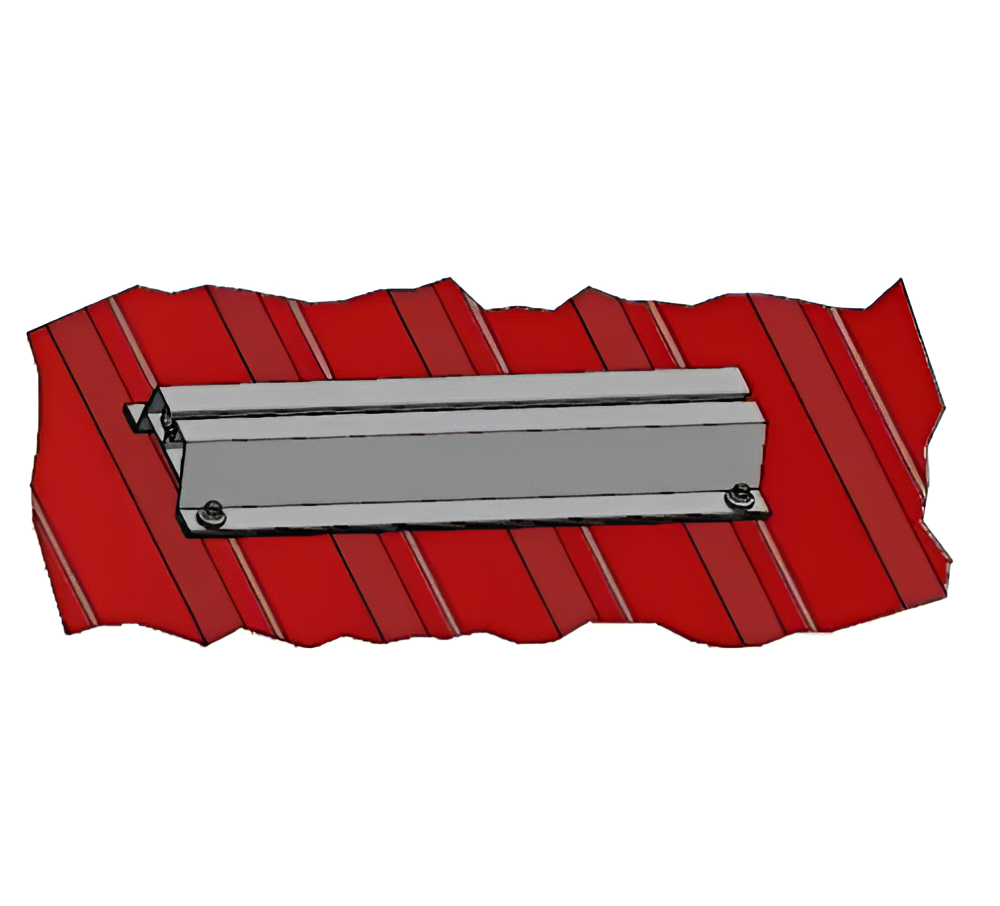

- Montagegaten worden ter plaatse tijdens de installatie aangebracht, waardoor de tussenafstand nauwkeurig kan worden afgestemd op het specifieke plaatprofiel

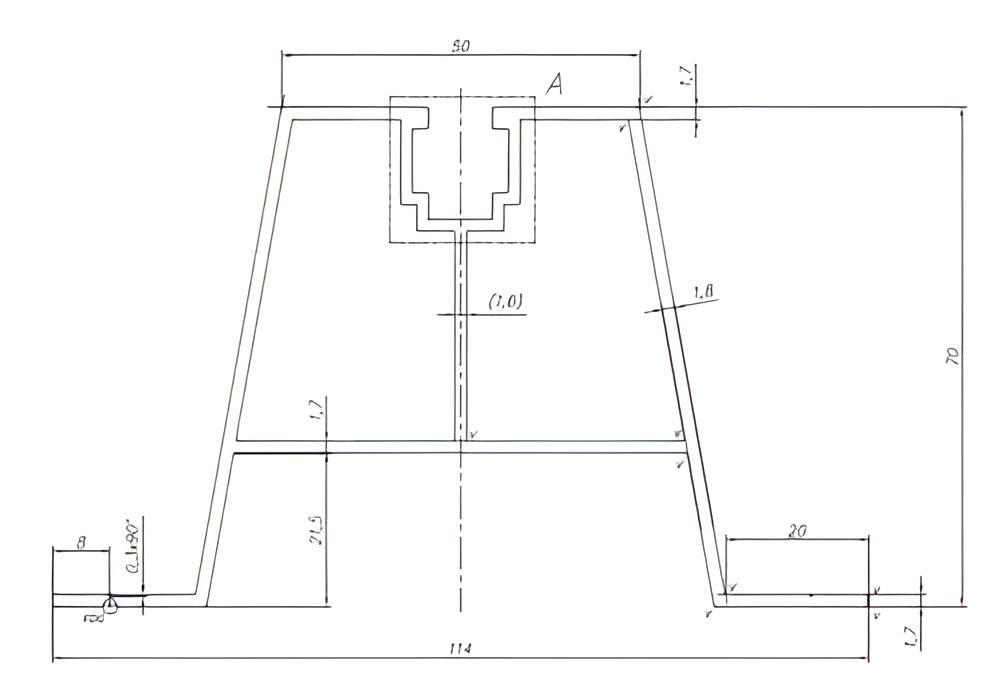

De technische tekening toont de volledige dwarsdoorsnede van het profiel met de afmetingen van de belangrijkste constructie-elementen aangegeven. Zichtbaar zijn de karakteristieke trapeziumvorm van de poten, het centrale montagekanaal in de bovenste rail en de groef voor het insteken van vierkante moeren. Gedetailleerde afmetingen van het profiel vindt u in de tabel Afmetingen hieronder.
