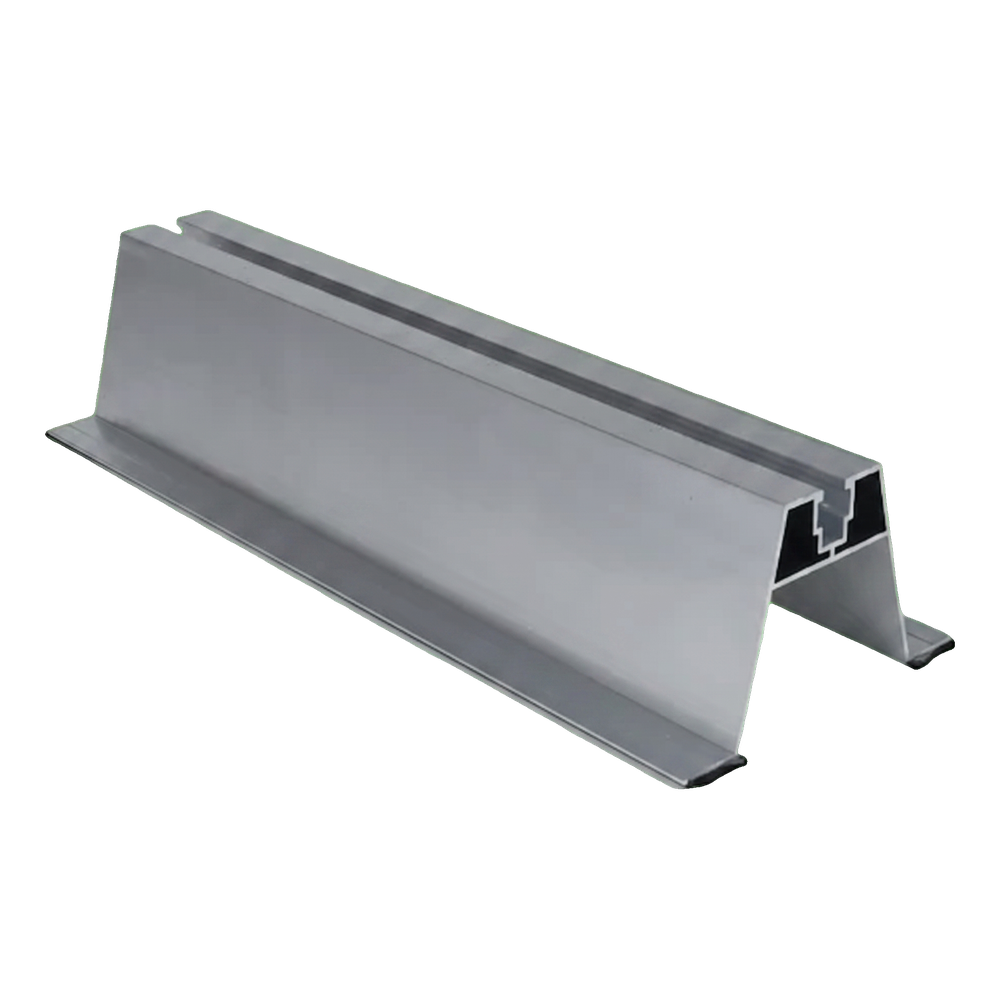

Aluminium trapeziumbrug H-70 met EPDM 330 mm – type 2 voor trapeziumplaat
De trapeziumbrug H-70 met EPDM is een aluminium montageprofiel dat bedoeld is voor de directe bevestiging van zonnepanelen op daken bedekt met trapeziumplaat. De variant type 2 is bestemd voor hogere dakverbindingen — de hoogte van het profiel zorgt voor een vrije luchtstroom onder de modules, waardoor deze op natuurlijke wijze afkoelen en op afstand blijven van het opgewarmde dakoppervlak. Het profiel is voorzien van een bovenste montagekanaal, waarin midden- en eindklemmen worden bevestigd met behulp van inbusbouten en vierkante moeren. Op de voetjes van het profiel zijn EPDM-afdichtingen aangebracht, die trillingen dempen, de coating van de plaat beschermen tegen krassen en het contactpunt met de dakbedekking afdichten. De gaten voor de bevestigingsschroeven in de plaat worden op de bouwplaats gemaakt — hierdoor kan de installateur de gatafstand aanpassen aan de afstand tussen de trapeziumribben.
Voordelen voor het montageteam
- Een hoogte van 70 mm houdt de module op afstand van het dak — betere ventilatie en lagere bedrijfstemperaturen van de panelen
- De EPDM-afdichting op de voetjes beschermt de coating van de plaat en verbetert de grip van het profiel
- Montagekanaal compatibel met midden- en eindklemmen — universeel bevestigingssysteem
- Montagegaten worden ter plaatse gemaakt, waardoor de brug op elk trapeziumprofiel kan worden aangepast
- Corrosiebestendig aluminium 6060 — onderhoudsvrij gebruik gedurende de hele levensduur van de installatie
De doorsnedetekening toont de trapeziumvormige vorm van het profiel met een brede voet en een montagekanaal aan de bovenzijde. Het detail linksonder toont de doorsnede van de EPDM-afdichting op de voet van het profiel. Alle doorsnedeafmetingen vindt u in de specificatietabel hieronder.
