Aluminium trapezium overbruggingsstuk H40 L330 met EPDM-afdichting 2 mm voor PV-montage
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

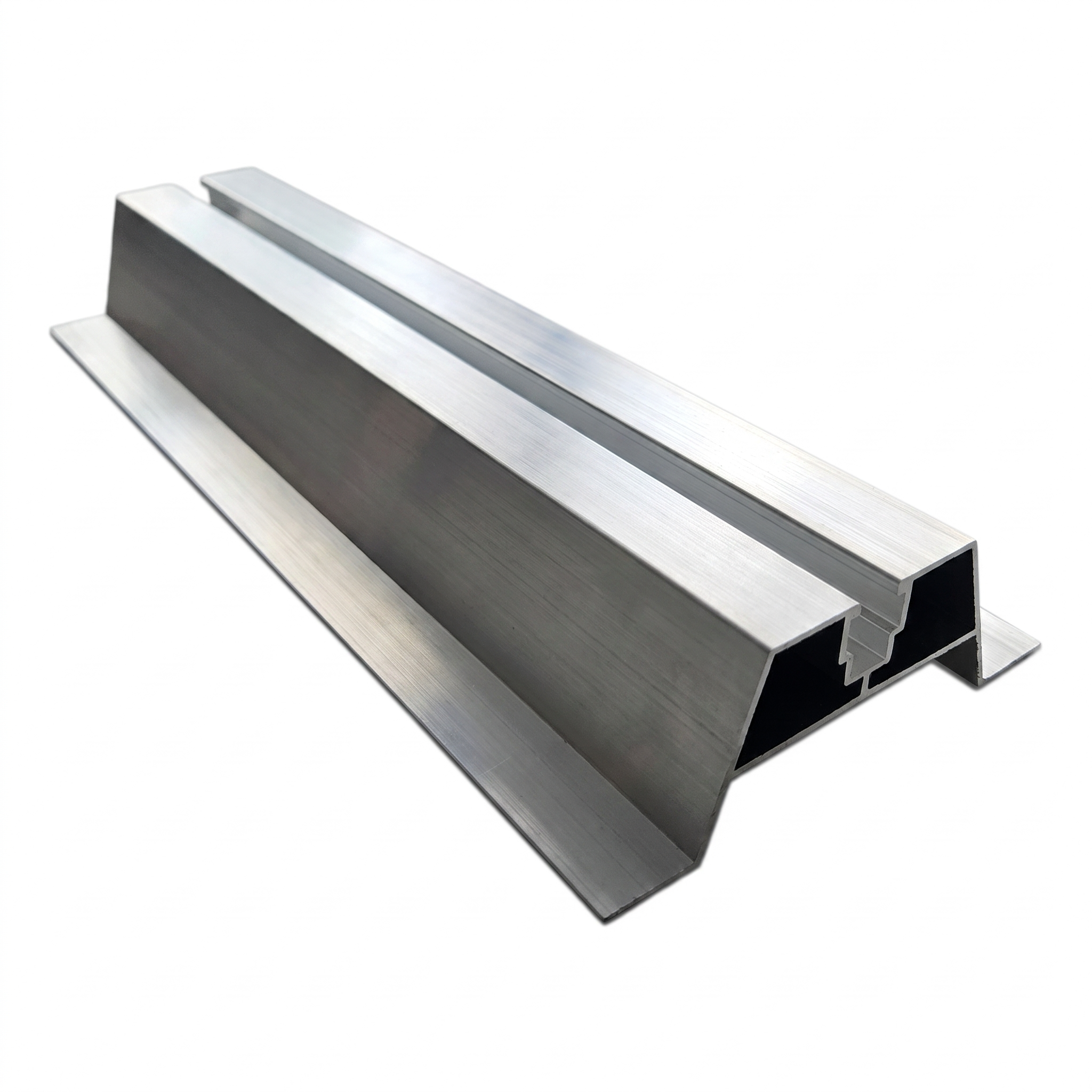

Aluminium trapezium overbruggingsstuk H40 L330 met EPDM-afdichting 2 mm voor PV-montage
Aluminium trapezium overbruggingsstuk met EPDM-afdichting is een professionele dakadapter bestemd voor de montage van fotovoltaïsche constructies op trapeziumprofielplaten. Dankzij het profiel met een hoogte van 40 mm sluit het overbruggingsstuk perfect aan op de golfvorm van de dakplaat en biedt het een stabiele en waterdichte basis voor PV-montagegoten. Meegeleverd met een EPDM-rubberen onderlegger van 2 mm dik, die trillingen dempt, oneffenheden compenseert en de coating van de dakplaat beschermt tegen beschadiging.
Belangrijkste voordelen voor de installateur
- Geïntegreerd montagekanaal – maakt snelle bevestiging van goten mogelijk met behulp van glijbouten zonder extra onderdelen
- Standaard anodisering – duurzame corrosiebescherming van aluminium voor jarenlange weerbestendigheid
- EPDM-afdichting 2 mm inbegrepen – elimineert galvanisch contact tussen aluminium en stalen dakplaat en garandeert een waterdichte verbinding
- Gewicht slechts 0,315 kg – belast de dakconstructie niet en vergemakkelijkt transport naar het object

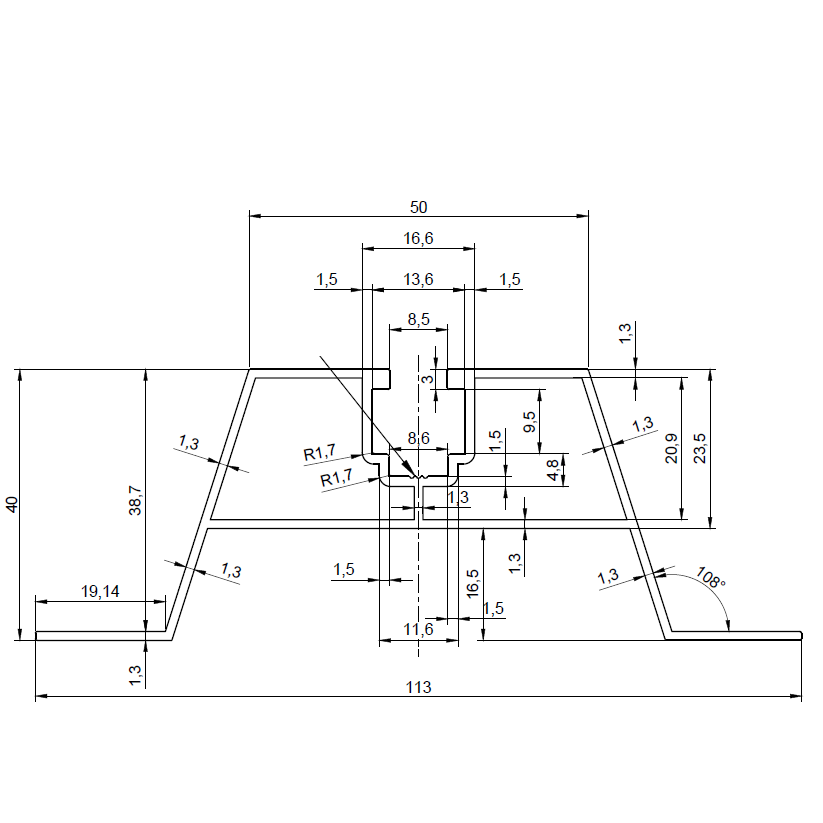

Afmetingen en profielparameters (dwarsdoorsnede)
- Lengte overbruggingsstuk: 330 mm
- Totale profielhoogte: 40 mm
- Bovenbreedte (kop): 50 mm
- Totale breedte aan de voet: 113 mm
- Breedte van de zijvlakken: 19,4 mm (links en rechts)
- Dikte zijwanden: 1,3 mm
- Dikte bovenwanden: 1,3 mm
- Montagekanaal – opening: 8,5 mm, inwendige breedte: 13,6 mm
Algemene gegevens
- Profielmateriaal: aluminium met standaard anodisering
- Afdichting: EPDM 2 mm
- Gewicht: 0,315 kg
- Buitenmaten: 330 × 113 × 40 mm (L × B × H)
Het trapezium overbruggingsstuk is een onmisbaar onderdeel van het PV-montagsysteem voor daken met trapeziumprofielplaten. De symmetrische constructie met inwendige verstevigingsdwarsrib zorgt voor een gelijkmatige verdeling van de belasting van de montagegoot naar de golfvorm van de dakplaat. Plaatsen die op de tekening zijn aangeduid, kunnen thermische sporen vertonen die zijn ontstaan tijdens het extrusieproces – dit is een normaal productiekenmerk dat de sterkte-eigenschappen van het profiel niet vermindert.
