Aluminium trapezium montageprofiel H-40 met EPDM 400 mm voor daken met trapeziumplaat
product unavailable
toevoegen aan verlanglijst
5
Beschrijving
Aluminium trapezium montageprofiel H-40 met EPDM 400 mm voor daken met trapeziumplaat

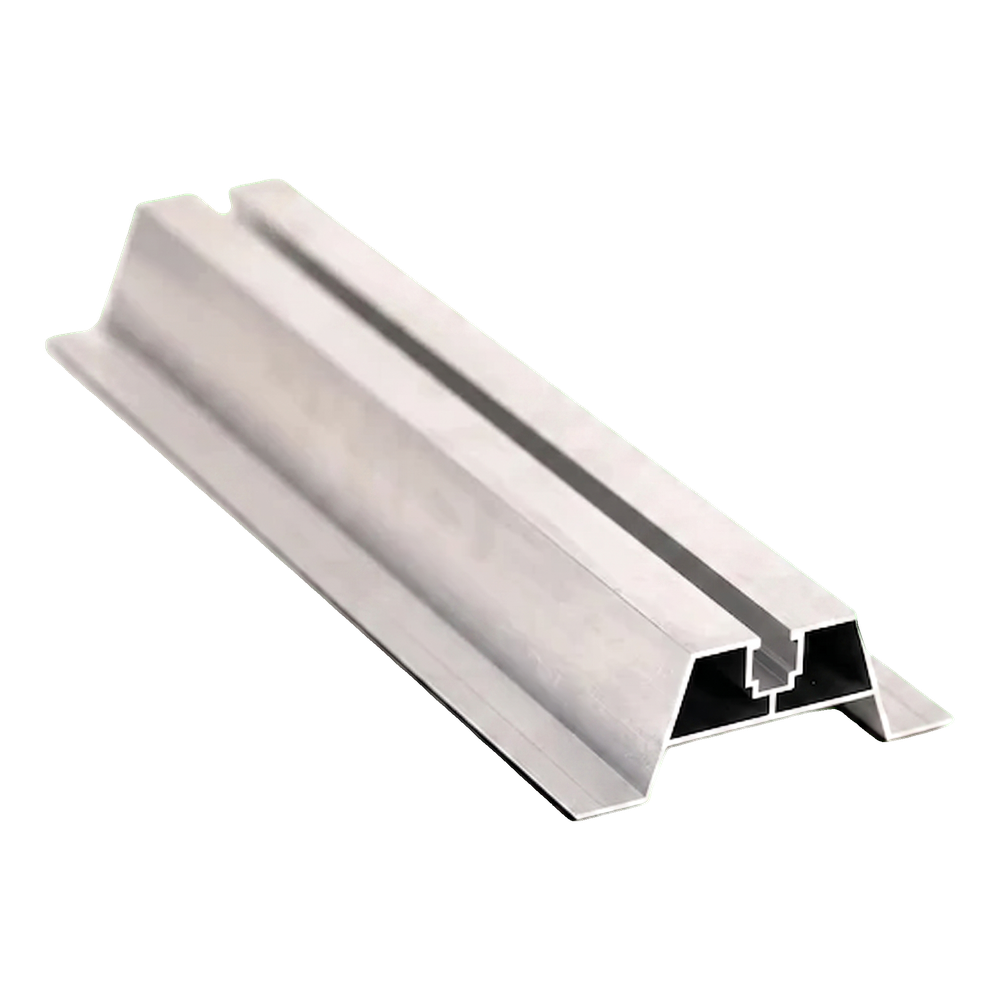

Trapezium montageprofiel H-40 met EPDM-afdichting is een aluminium montageprofiel bestemd voor de directe bevestiging van fotovoltaïsche panelen op daken bedekt met trapeziumplaat. De juiste hoogte van het profiel zorgt voor een vrije luchtstroom onder de modules, waardoor natuurlijke koeling van de panelen mogelijk is en ze los komen van het opgewarmde dakoppervlak. Hierdoor werkt de installatie op een lagere temperatuur, wat resulteert in een hoger rendement van de PV-modules. Het profiel is vervaardigd uit aluminiumlegering 6060, die wordt gekenmerkt door een hoge weerstand tegen corrosie en weersinvloeden, goede mechanische sterkte en de mogelijkheid tot anodiseren. Het bovenste montagekanaal maakt het mogelijk om midden- en eindklemmen te bevestigen met behulp van inbusbouten en vierkante moeren — zonder dat gespecialiseerd gereedschap nodig is. De gaten voor de dakbevestigingsschroeven worden rechtstreeks tijdens de montage aangebracht, waardoor de afstand kan worden afgestemd op het specifieke plaatprofiel.
Belangrijkste voordelen voor de installateur
- Het profiel zorgt voor afstand tot de dakbedekking, waardoor ventilatie onder de panelen mogelijk is en hun rendement wordt verbeterd
- Aluminium 6060 is bestand tegen corrosie en weersinvloeden — het profiel behoudt de volledige sterkte gedurende de gehele gebruiksperiode zonder extra onderhoud
- Ter plaatse aangebrachte montagegaten maken het mogelijk de afstand af te stemmen op de specifieke trapeziumplaat
- De geïntegreerde EPDM-afdichting beschermt de dakbedekking ter plaatse van de bevestiging en zorgt voor een waterdichte verbinding
- Compatibel met midden- en eindklemmen — flexibele keuze van accessoires voor elk project

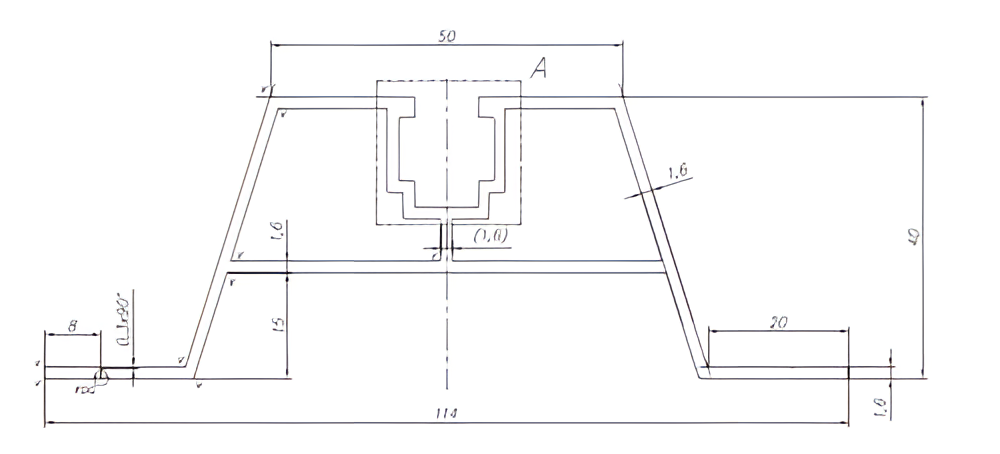

De doorsnede van het profiel is zo ontworpen dat het stabiel rust op de ribben van de trapeziumplaat. De verhoudingen van de wanden zorgen voor voldoende constructieve stijfheid met behoud van een gering gewicht van het gehele element. Het brede bovenste montagekanaal biedt plaats aan standaard bouten met vierkante moeren die in PV-montagesystemen worden gebruikt, waardoor er geen speciale accessoires hoeven te worden aangeschaft. De aluminiumlegering 6060 is geschikt voor anodiseren, wat de duurzaamheid verder verhoogt en een esthetische afwerking van het profieloppervlak mogelijk maakt.

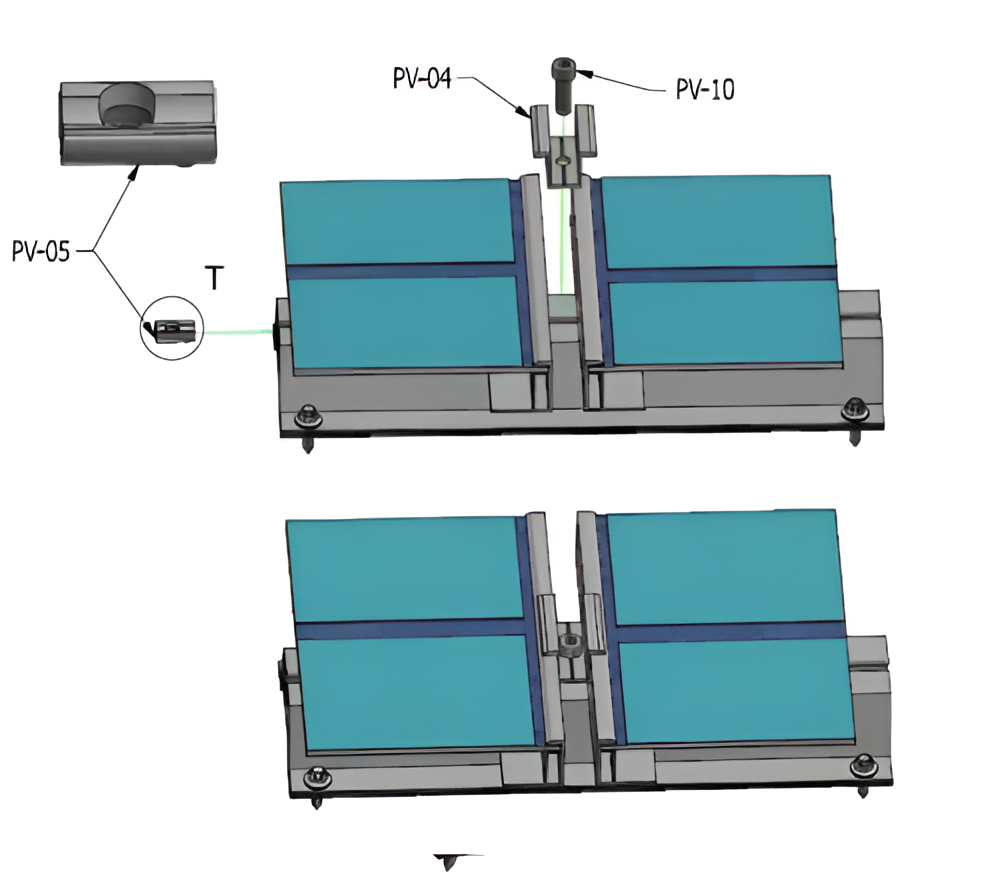

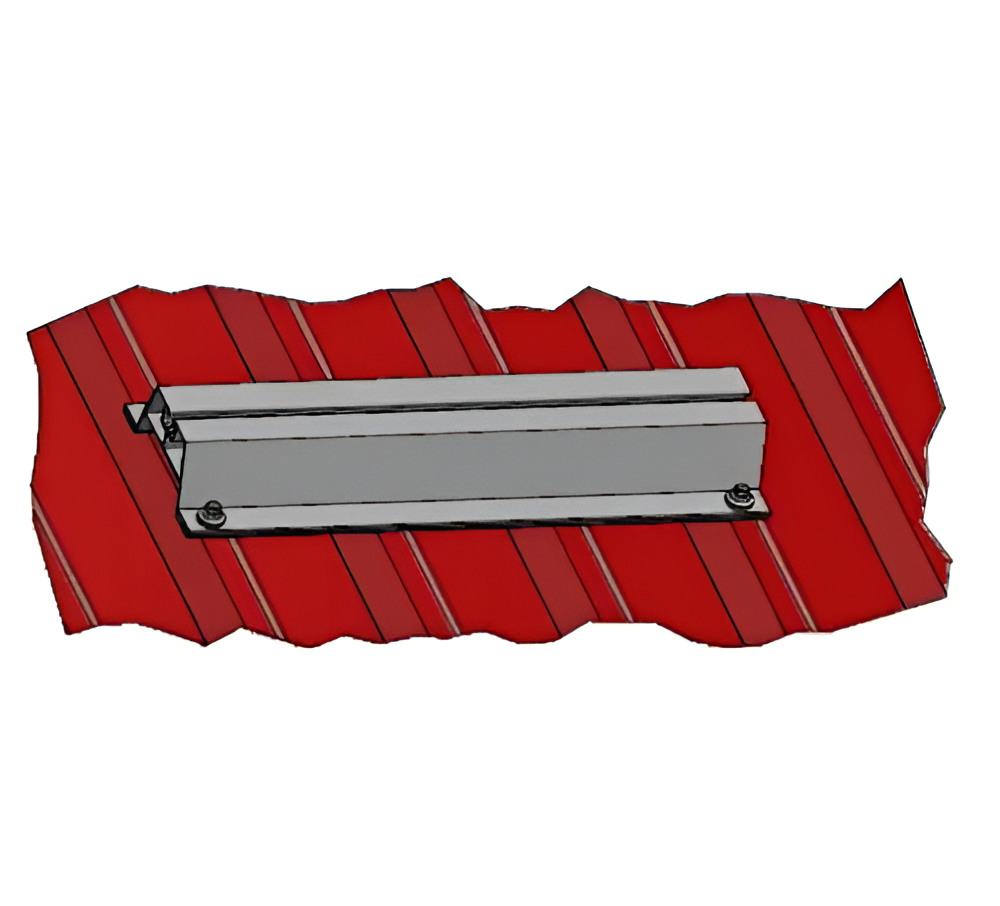

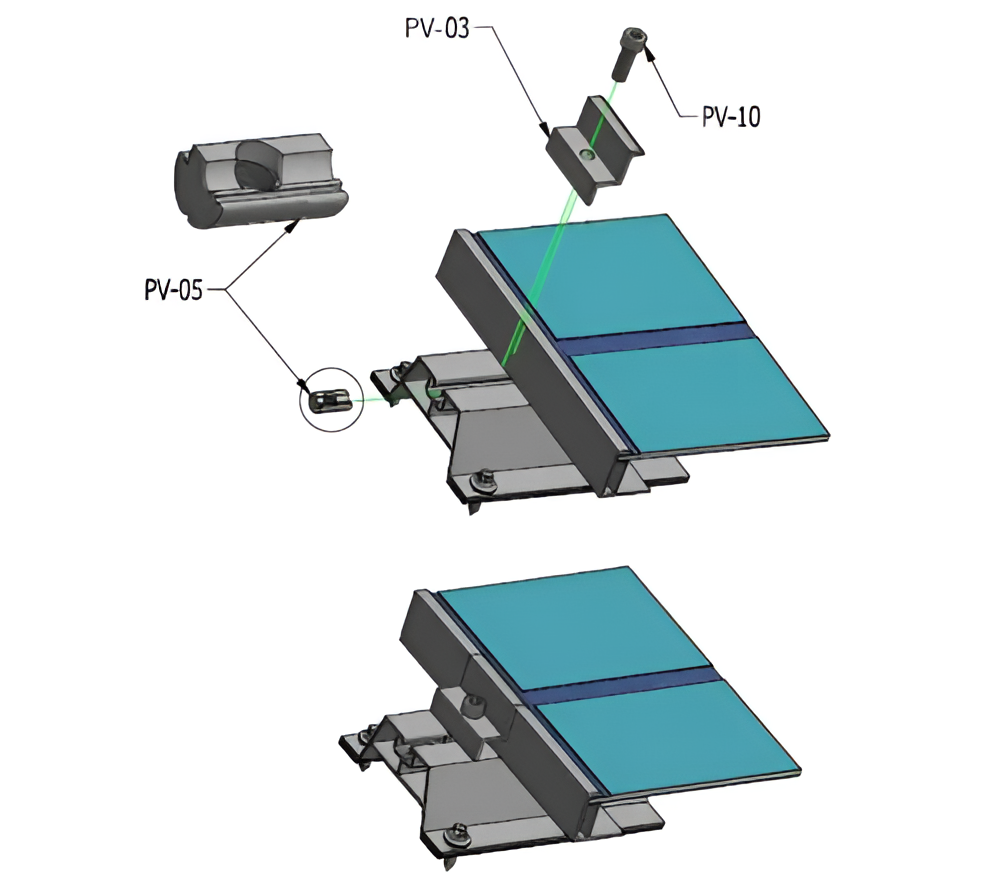

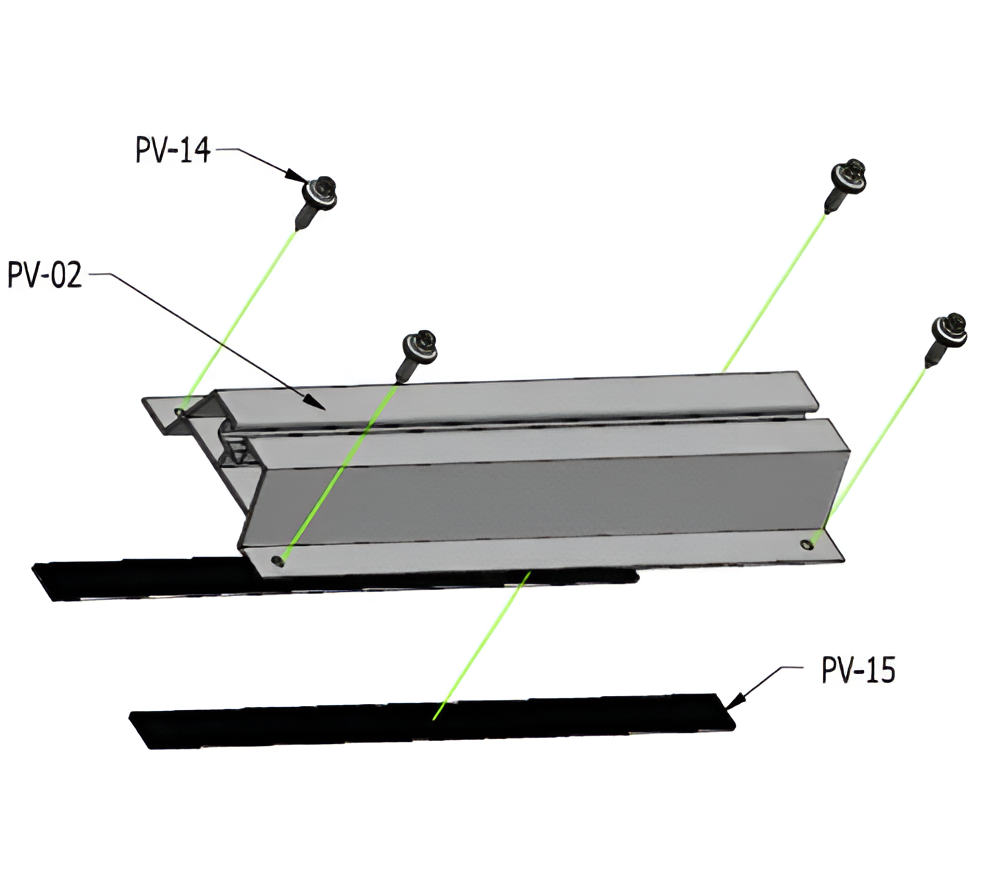

Montage op het dak bestaat uit het rechtstreeks vastschroeven van het profiel op de rib van de trapeziumplaat met behulp van zelfborende schroeven. De EPDM-afdichting tussen het profiel en de plaat beschermt de bevestigingsplaats tegen het binnendringen van water. Nadat de profielen op het dak zijn bevestigd, worden midden- of eindklemmen op het bovenste montagekanaal geplaatst, die de fotovoltaïsche modules vasthouden.
