Aluminium trapezbrug H-60 met EPDM 330 mm – PV-montage op trapeziumplaat

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.396 kg

Prijs/ stk.: € 3,98 3.98

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 3,29)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties::

Stuk
Verpakking: 50 stuks
Verpakking: 500 stuks
Verpakking: 1000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-02-02

aanbevelen aan een vriend

Beschrijving

Aluminium trapezbrug H-60 met EPDM 330 mm – PV-montage op trapeziumplaat

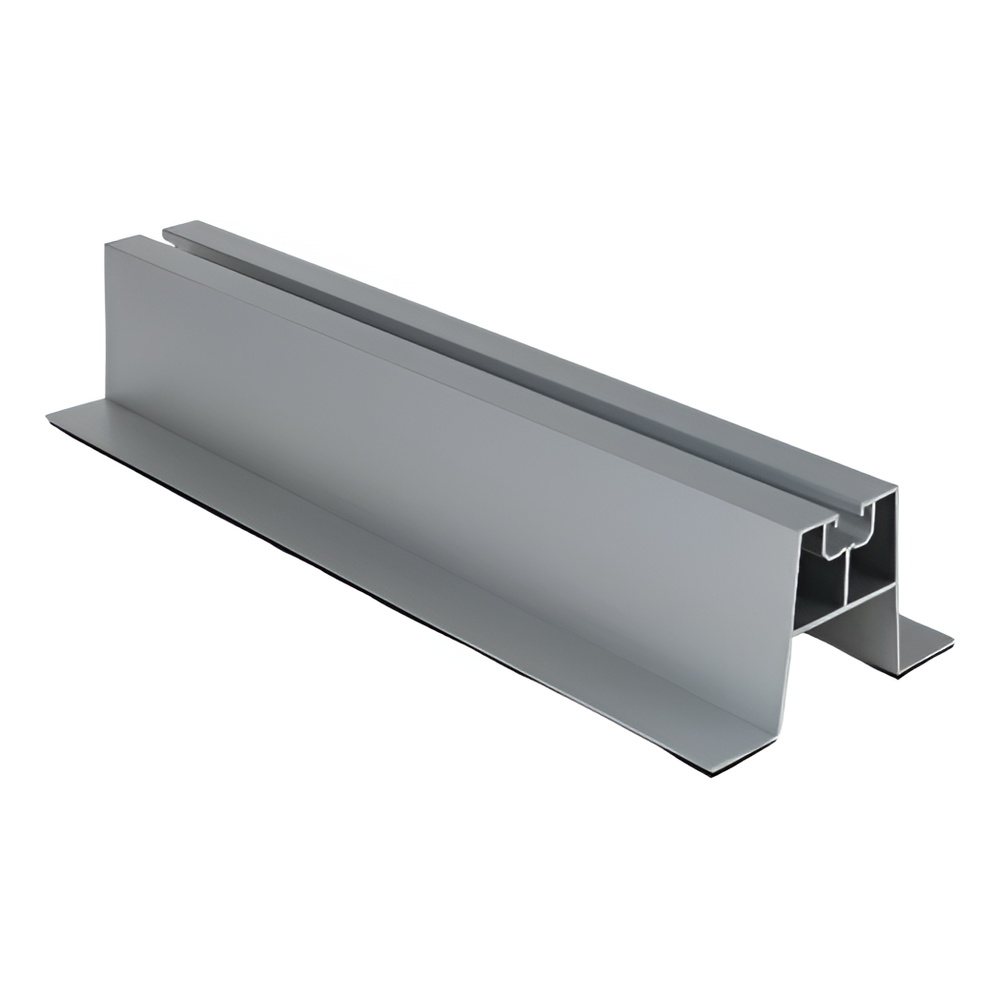

Aluminium trapezbrug H-60 330 mm met EPDM-afdichting – perspectiefweergave van het profiel

De aluminium trapezbrug H-60 met EPDM-afdichting is een constructie-element dat bedoeld is voor de directe bevestiging van zonnepanelen op daken die zijn bedekt met trapeziumplaat. Het profiel met een hoogte van 60 mm zorgt voor voldoende afstand tussen het paneel en het dakoppervlak, wat een vrije luchtstroom onder de module mogelijk maakt — natuurlijke koeling verhoogt het rendement van de installatie en verlengt de levensduur van de panelen. De brug werkt samen met midden- en eindklemmen, die in het bovenkanaal van de rail worden bevestigd met behulp van een schuifblok, een draadinzetstuk of een hamerkopbout. De montagegaten worden rechtstreeks op het dak geboord, wat volledige flexibiliteit biedt om aan te sluiten op de golfafstand van de trapeziumplaat. De geïntegreerde EPDM-afdichting aan de basis van het profiel beschermt de dakbedekking tegen beschadiging en zorgt voor waterdichtheid op het contactpunt met de plaat.

Belangrijkste voordelen voor montageteams

Directe montage op trapeziumplaat — zonder de noodzaak van extra onderconstructies

Een hoogte van 60 mm garandeert ventilatie onder het paneel, wat zorgt voor betere koeling van de modules en een hogere energieopbrengst op warme dagen

Corrosiebestendig aluminium 6060 — jarenlang onderhoudsvrij gebruik

Bijgeleverde EPDM-afdichting beschermt de plaat en sluit het risico op lekkages uit

Gaten worden ter plaatse geboord — volledige vrijheid om aan te passen aan de golfafstand van het dak

Technische tekening van de doorsnede van de trapezbrug H-60 met afmetingen: basisbreedte 100 mm, hoogte 60 mm, bovenkanaal 40 mm

De profieldoorsnede met een basisbreedte van 100 mm en een bovenste montagekanaal van 40 mm zorgt voor een stabiele plaatsing van de klemmen. De wanden met een dikte van 1,5 mm behouden een optimale verhouding tussen sterkte en gewicht. Het aluminium 6060 is geschikt voor anodiseren, wat indien nodig extra oppervlaktebescherming en een esthetische afwerking mogelijk maakt.

Video met een presentatie van de trapezbrug voor de montage van zonnepanelen op trapeziumplaat

Afmetingen

Doorsnede (breedte × hoogte)	100 × 60 mm
Lengte	330 mm
Wanddikte	1,5 mm
Breedte bovenkanaal	40 mm
Gewicht per meter	1,199 kg/m

Materiaal en afwerking

Materiaal / legering	aluminium 6060
EPDM-afdichting	ja — geïntegreerd aan de basis van het profiel
Kleur	zilverkleurig (ruw aluminium)

Montage en compatibiliteit

Montagekanaal / groeftype	bovenkanaal voor schuifblok / draadinzetstuk / hamerkopbout
Type dak / ondergrond	daken van trapeziumplaat
Bevestigingsmethode	midden- en eindklemmen; gaten geboord ter plaatse van de montage

Overige parameters

Aantal per verpakking	1 st.
