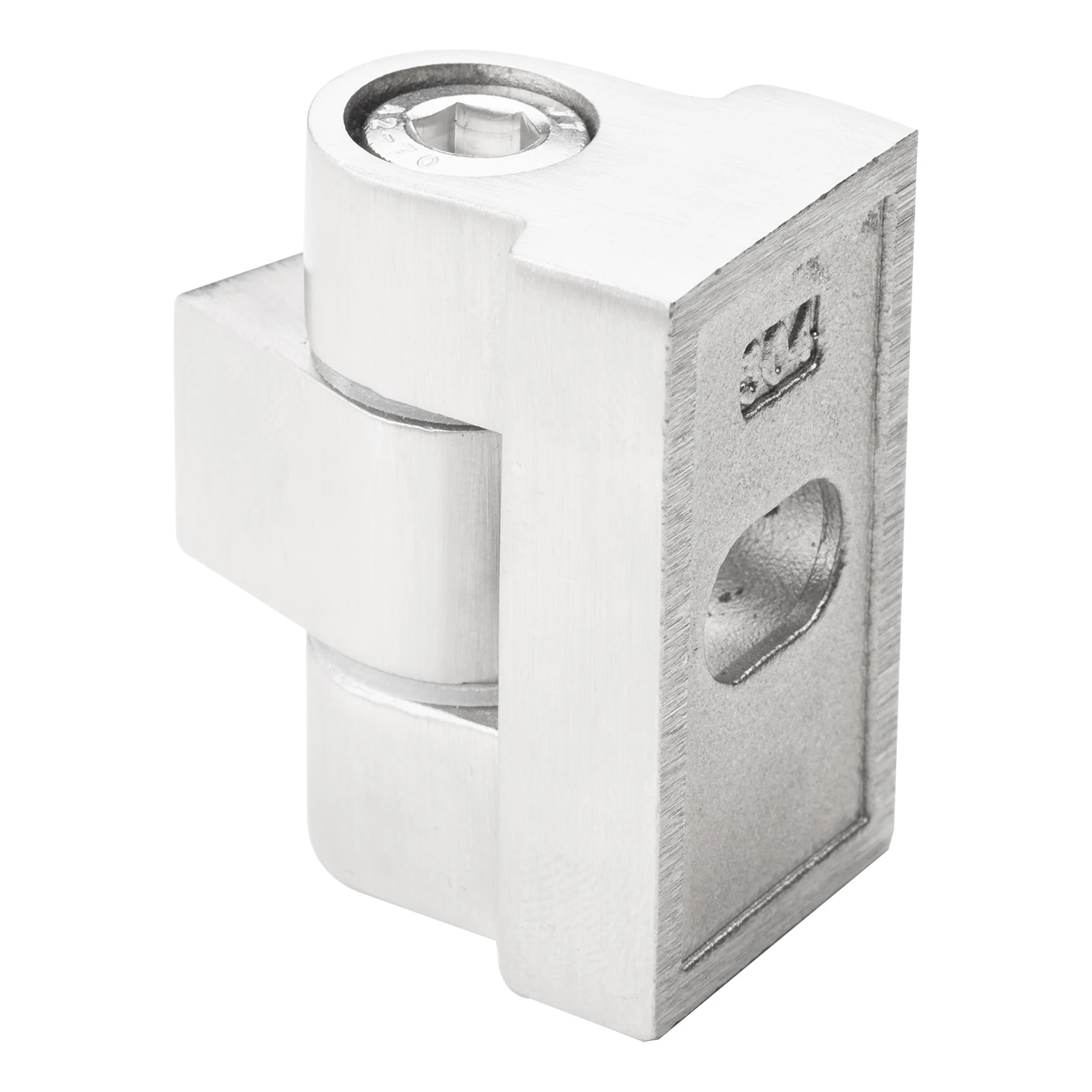

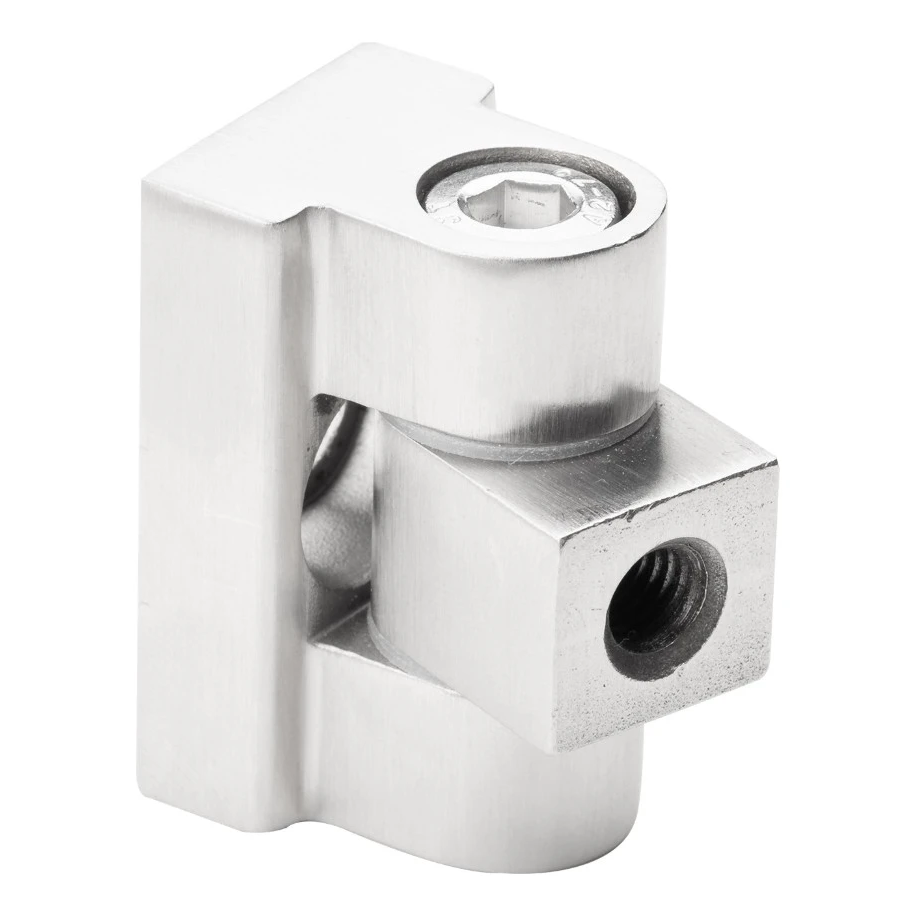

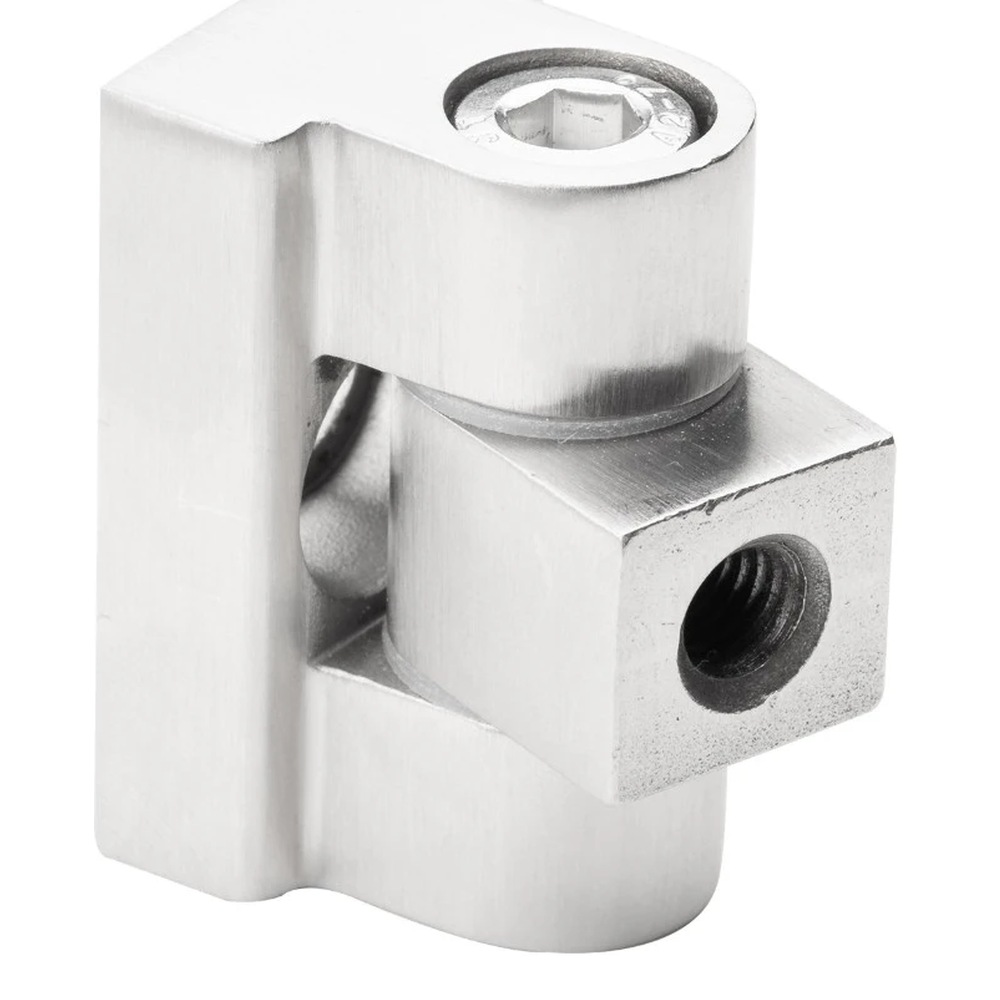

180° scharnier voor glashouder 45 x 45 x 26 mm vlak systeem AISI304, satijn
product unavailable
toevoegen aan verlanglijst
Beschrijving
180° scharnier voor glashouder 45×45×26 mm AISI 304 satijn
180° scharnier voor glashouder van roestvast staal AISI 304 met satijnen afwerking — onderdeel bestemd voor professionele montage van glasconstructies in vlak systeem. Maakt volledige 180° glasopening mogelijk (90° naar elke kant), wat vrije vormgeving van scheidingswanden, deuren en glazen cabines mogelijk maakt zonder beperkingen van openingshoek.
Duurzaamheid en corrosiebestendigheid
Het scharnierlichaam is vervaardigd van hoogkwalitatief roestvast staal AISI 304, wat langdurige corrosiebestendigheid garandeert — zelfs in omgevingen met verhoogde vochtigheid, zoals badkamers, zwembaden of douchecabines. De satijnen oppervlakteafwerking maskeert effectief vingerafdrukken en vervuiling, waarbij het esthetische uiterlijk behouden blijft met minimaal onderhoud. Op de technische tekeningen is de oppervlakteruwheid Ra 1,6 en Ra 3,2 aangegeven — wat de precieze mechanische bewerking van onderdelen bevestigt.
Montage door inschroeven — vlak systeem
Het scharnier wordt op vlakke oppervlakken gemonteerd door inschroeven met gebruik van M8 schroefdraad. Deze methode zorgt voor hoge verbindingssterkte, eenvoudige installatie en eventuele demontage — zonder de noodzaak van gespecialiseerde apparatuur. Het langsgat in het lichaam maakt glaspaneelpositieregelaing binnen 9 mm bereik mogelijk, wat nauwkeurige glaspaanelafstemming tijdens montage vergemakkelijkt.
Glascompatibiliteit
Het scharnier is geschikt voor montage van glaspanelen met dikte van 6 mm tot 10,76 mm, wat zowel enkellaags gehard glas als populair gelamineerd glas (VSG) omvat. Hierdoor werkt één scharniermodel in verschillende configuraties — de installateur hoeft geen aparte varianten voor verschillende glasdiktes op voorraad te houden.
Afmetingen en technische gegevens
- Lichaamafmetingen (L × H × br.): 45 × 45 × 26 mm
- Totale samenstellingsdiepte met connector: 36 mm
- Lichaamdiepte: 29,5 mm
- Openingshoek: 180° (90° naar elke kant)
- Bevestigingsschroefdraad: M8
- Lengte van schroefdraadgedeelte connector: 15 mm
- Diameter doorlopend gat connector: ø 8,2 mm
- Diameter gat voor pen: ø 8,5 mm
- Diameter verdieping: ø 13,5 mm
- Langsgat (regeling): 9 mm
- Afmetingen draaibare connector: 24,5 × 18 × 15 mm
- Afschuiningen: 2×C0,5 en C1
- Materiaal: roestvast staal AISI 304
- Afwerking: satijn
- Glasdikte: van 6 mm tot 10,76 mm
- Montagetype: vlak systeem (voor vlakke oppervlakken)
- Gewicht: 0,16 kg

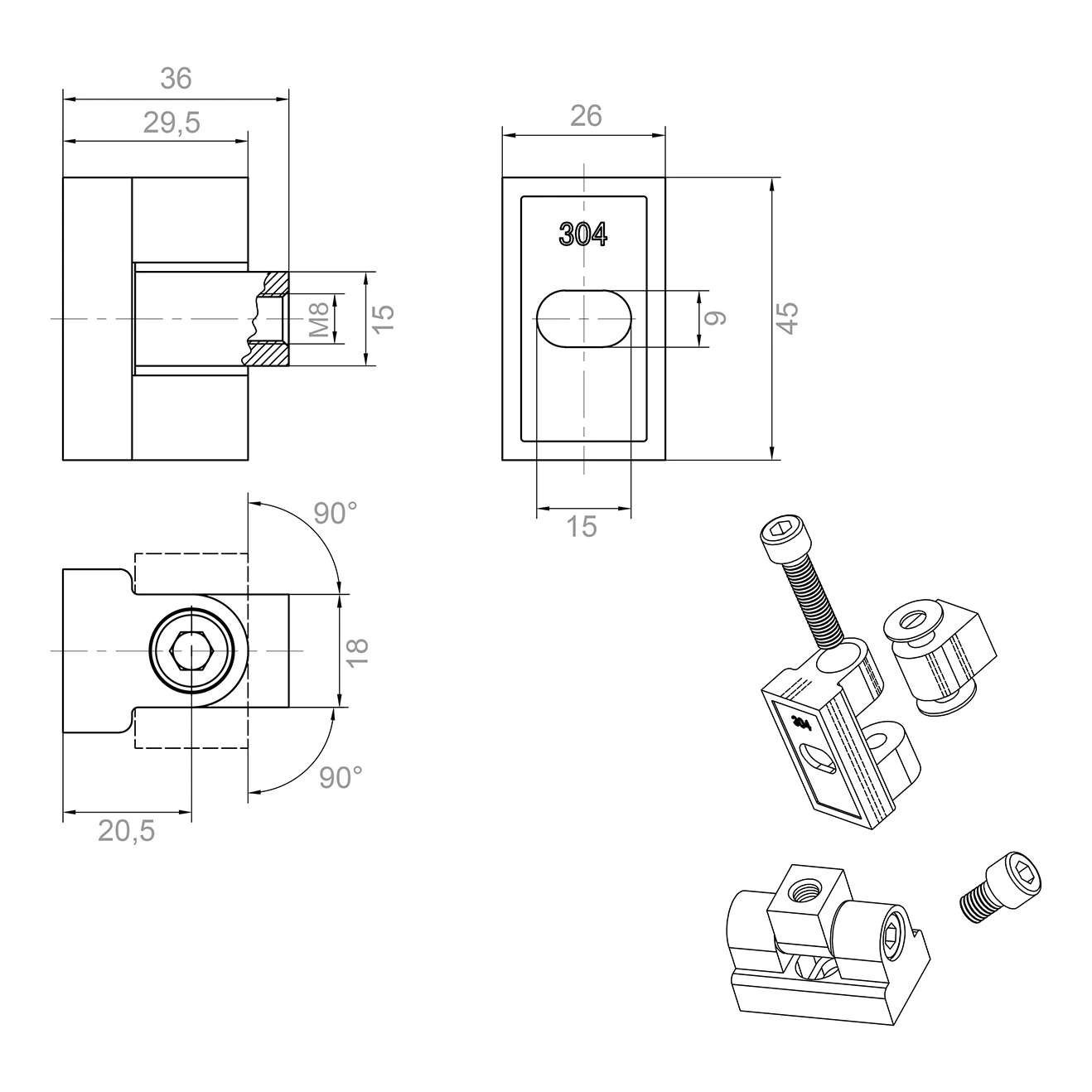

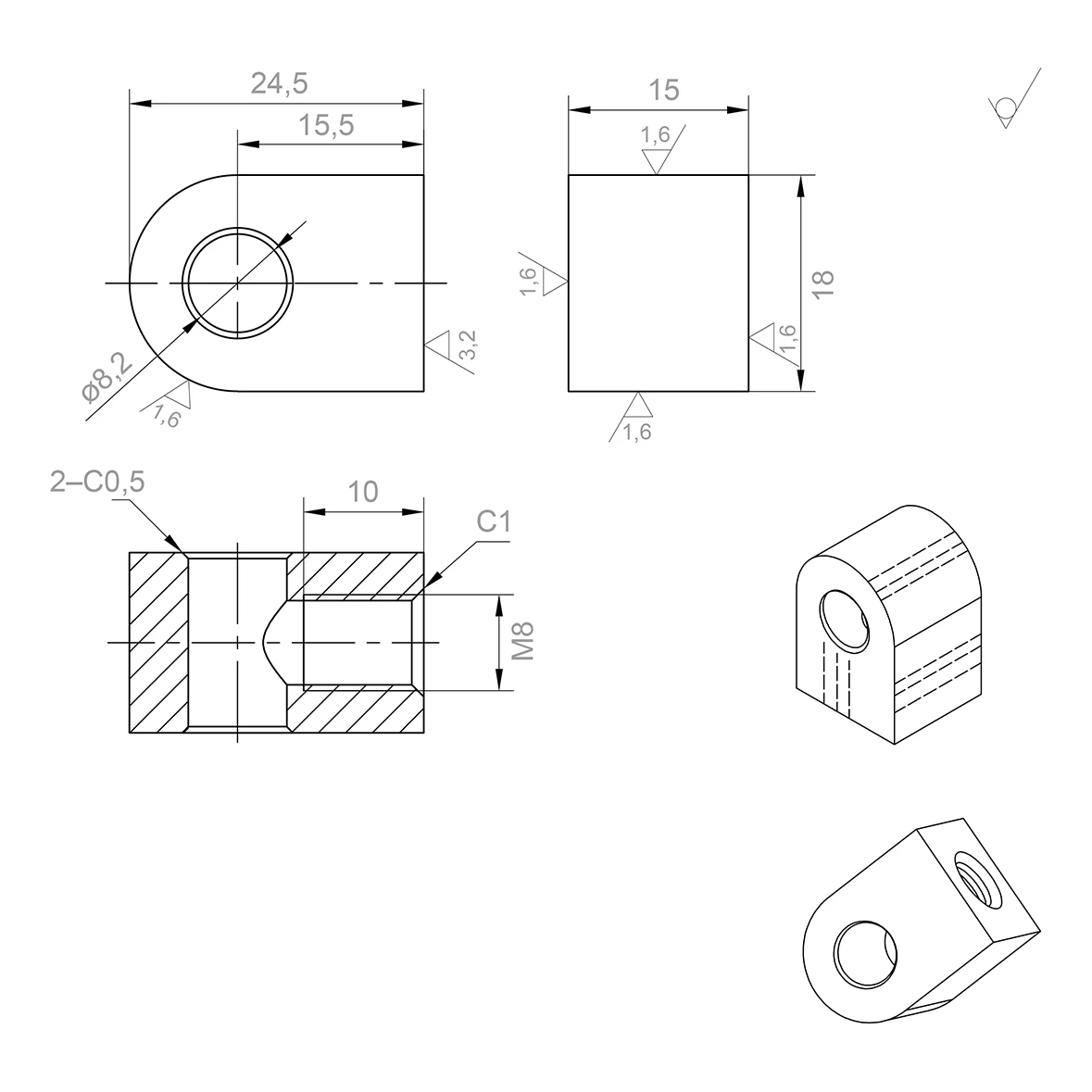

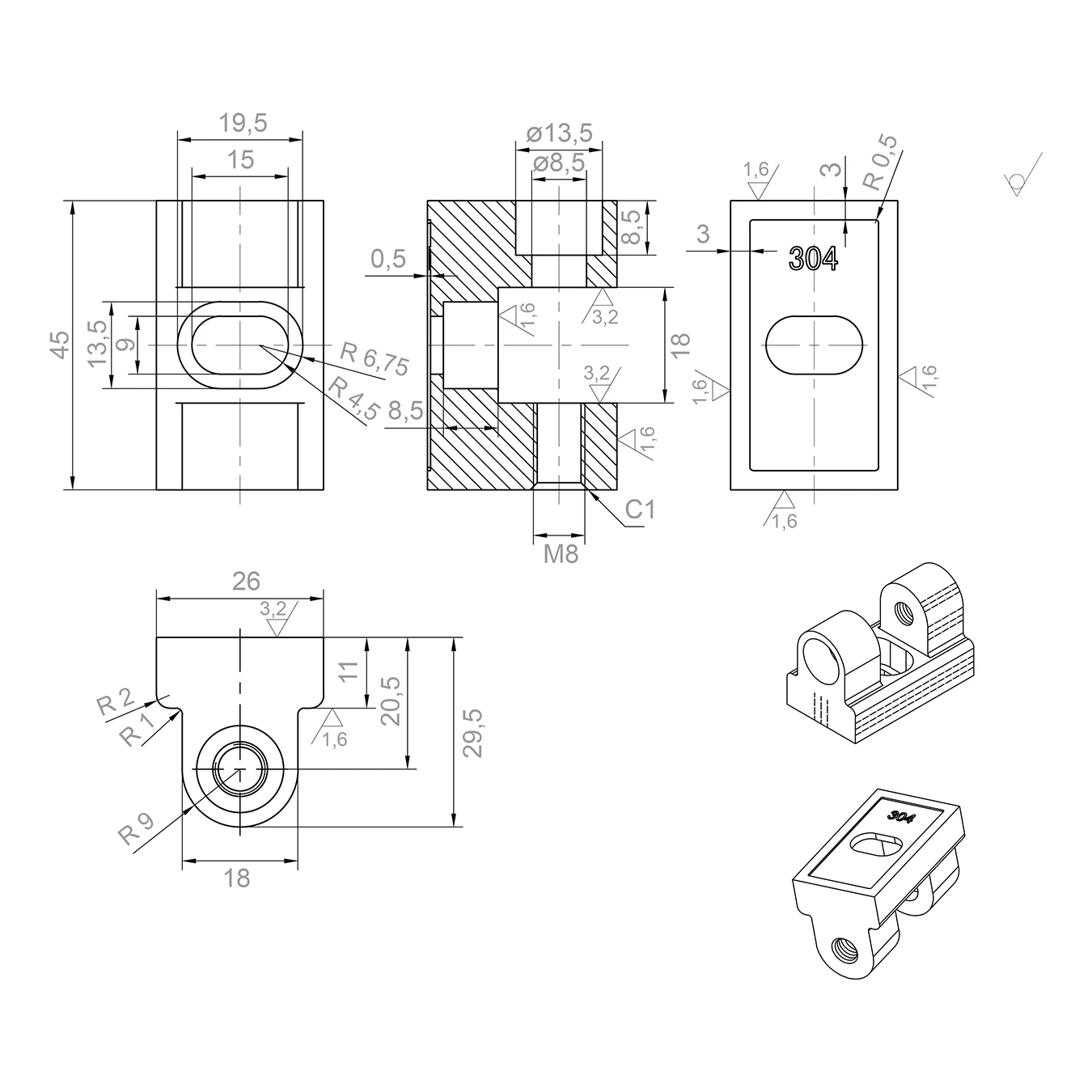

Maattekeningen van onderdelen
Technische gegevens
| Afwerking | Satijn |
| Montagesysteem | Vlak |
| Materiaal | AISI 304 |
